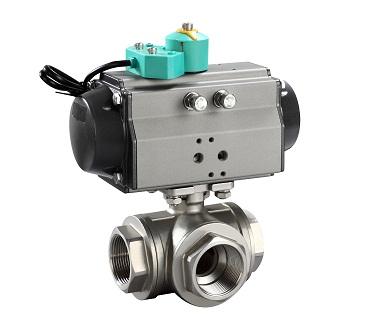

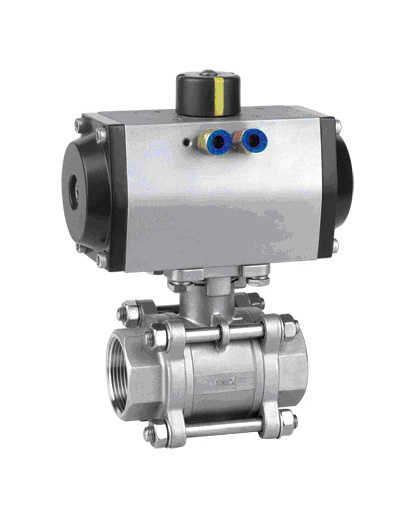

气动螺纹球阀
一、产品概述
气动螺纹球阀是精小型螺纹球阀配上气动执行器。气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。气动螺纹球阀是由截止阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
气动螺纹球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中，而且还适用于工作条件恶劣的介质。
二、现实作用
气动螺纹阀门的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动螺纹球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
气动螺纹球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
三、产品优点
1. 流体阻力小，其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5. 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6. 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7. 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
四、主要技术参数
|
气动执行器 |
控制形式 |
双作用/单作用 |
|
作用形式 |
切断/调节 |
|
|
气源压力 |
0.4 ～ 0.8 MPa |
|
|
最大回转角度 |
90°～92° |
|
|
回信器 |
AC220V AC110V DC24V |
|
|
控制信号 |
4～20mA、0-10V |
|
|
控制气源 |
洁净、干燥压缩空气 |
|
|
工作温度 |
-20℃ ～ +90℃ |

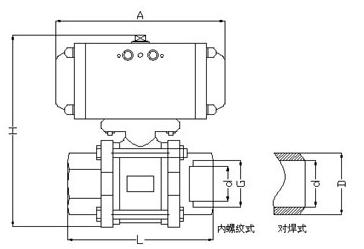

五、外形及尺寸
|
公称通径 |
尺 寸 |
|||||
|
G |
A |
H |
L |
d |
D |
|
|
10 |
3/8 |
131 |
142 |
65 |
12.7 |
18 |
|
15 |
1/2 |
131 |
148 |
67 |
15 |
24 |
|
20 |
3/4 |
131 |
167 |
82 |
20 |
28 |
|
25 |
1 |
131 |
175 |
91 |
25 |
34 |
|
32 |
11/4 |
185 |
210 |
108 |
32 |
41 |
|
40 |
11/2 |
185 |
238 |
129 |
38 |
49 |
|
50 |
2 |
185 |
245 |
148 |
50 |
62 |
