电动防爆蝶阀
一、产品概述
电动防爆蝶阀是由三偏心蝶阀和电动执行器组成。电动防爆蝶阀的结构形式有：三偏心结构和单偏心结构，密封形式有：金属密封和软密封结构。电动防爆蝶阀接形式分为法兰式和对夹式两种。在温度低于150度以内可选用四氟密封蝶阀，高温工况可选用三偏心硬密封阀体。防爆型电动调节蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。电动防爆蝶阀在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
二、产品特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
三、技术参数
|
设计标准 |
GB/T2238-1989 |
|
法兰连接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
|
结构长度 |
GB/T12221-1989 |
|
压力试验 |
GB/T13927-2000；JB/T9092-1999 |
四、执行器参数
|
执行器类别 |
361/381系列执行器参数 |
SXQ系列执行器参数 |
|
电源电压 |
标准：220V AC单相 可选：110V AC 单项、380V/440V AC三相、24V/110V/220V AC |
|
|
输出力矩 |
50N·M～1500N·M |
50N·M～3000N·M |
|
动作范围 |
0～90° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|
|
动作时间 |
10秒/15秒/30秒 |
18S～112S |
|
保护装置 |
过载保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
比例控制单元 |
电位计、比例控制单元 |
|
驱动电机 |
AC可逆电机 |
鼠笼式异步电机 |
|
进线接口 |
2-PF 1/2〞进线线锁 |
2个 PF 3/4" |
|
壳体材料 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|
|
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |
||
|
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次 |
||
五、主要零件材料
|
零件名称 |
材料 |
|
阀体 |
球墨铸钢、铸钢、合金钢、不锈钢 |
|
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
|
密封圈 |
各种橡胶、聚四氟、不锈钢 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨 |
六、主要性能指标
|
公称通径DN(mm) |
DN50～1200 |
||||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
|
|
低压气密试验 |
0.5～0.7 |
||||
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
||||

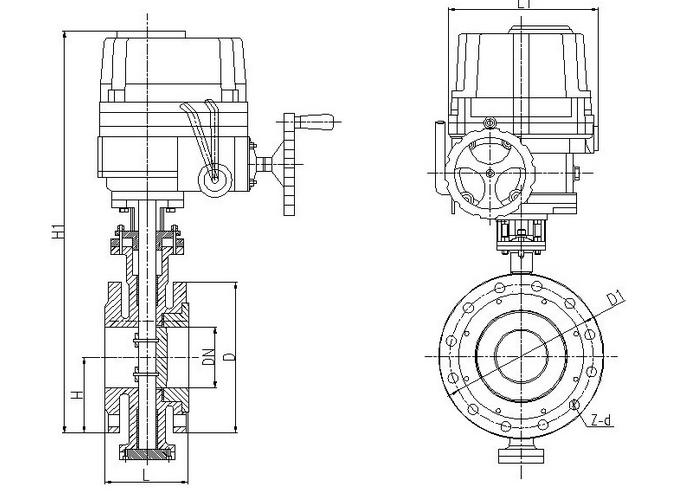

七、主要尺寸图
八、主要连接尺寸
|
公称通经(DN) |
主要尺寸 |
法兰尺寸 |
||||||||||||
|
L |
L1/L2 |
H |
H1 |
1.0MPa |
1.6MPa |
2.5MPa |
||||||||
|
硬密封 |
软密封 |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
||||
|
50 |
108 |
43 |
112 |
63 |
530 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
112 |
46 |
115 |
70 |
530 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
185 |
145 |
8-18 |
|
80 |
114 |
46 |
120 |
83 |
565 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
127 |
52 |
138 |
105 |
600 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
|
125 |
140 |
56 |
164 |
115 |
640 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
270 |
220 |
8-26 |
|
150 |
140 |
56 |
175 |
137 |
705 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
|
200 |
152 |
60 |
200 |
164 |
775 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
|
250 |
165 |
68 |
243 |
206 |
945 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
|
300 |
178 |
78 |
250 |
230 |
1070 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
|
350 |
190 |
78 |
280 |
248 |
1140 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
555 |
490 |
16-33 |
|
400 |
216 |
102 |
305 |
289 |
1210 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
620 |
550 |
16-36 |
|
450 |
222 |
114 |
350 |
320 |
1335 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
670 |
600 |
20-36 |
|
500 |
229 |
127 |
380 |
343 |
1415 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
730 |
660 |
20-36 |
|
600 |
267 |
154 |
445 |
413 |
1605 |
780 |
725 |
20-30 |
840 |
770 |
20-33 |
845 |
770 |
20-39 |
|
700 |
292 |
165 |
480 |
478 |
1844 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
|
800 |
318 |
190 |
530 |
525 |
2040 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
|
900 |
330 |
203 |
580 |
585 |
2255 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
|
1000 |
410 |
216 |
650 |
640 |
2380 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
|
1200 |
470 |
254 |
760 |
755 |
2640 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 |
