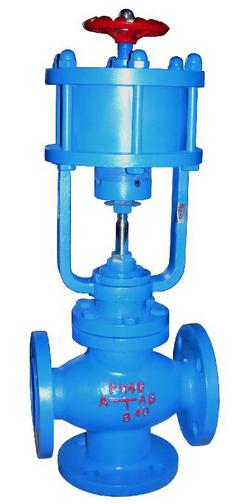

气动活塞切断阀
一、产品概述
气动活塞切断阀又称气动截止阀，其是自动化系统中的一种，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。气动阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质和无颗粒的液体和气体。气动活塞常温、中温切断阀，由气动活塞执行机构和切断阀组成。按阀芯密封面材料可分硬密封和软密封：按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗料状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。
二、技术性能
|
公称通径（mm） |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
额定流量系数（Kv） |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
||
|
公称压力（Mpa） |
PN1.6Mpa、PN2.5Mpa、PN14.0Mpa、PN6.4Mpa |
||||||||||||
|
行程（mm） |
10 |
16 |
25 |
30 |
40 |
60 |
|||||||
|
流量特性 |
快开 |
||||||||||||
|
法兰标准 |
PN16按JB79-59；PN4.0、64按JB/T79.2-94凹式 |
||||||||||||
|
阀体材质 |
ZG230-450 ；ZG1Cr18Ni9Ti；ZGOCr18Ni12Mo2Ti |
||||||||||||
|
内件材质 |
1Cr18Ni9 ；0Cr18Ni12Mo2Ti |
||||||||||||
|
上阀盖型式 |
普通式（常温型） ； 热片式（中温型） |
||||||||||||
|
可配附件 |
手轮机构、空气过滤减压器、电磁阀、信号回讯器等 |
||||||||||||

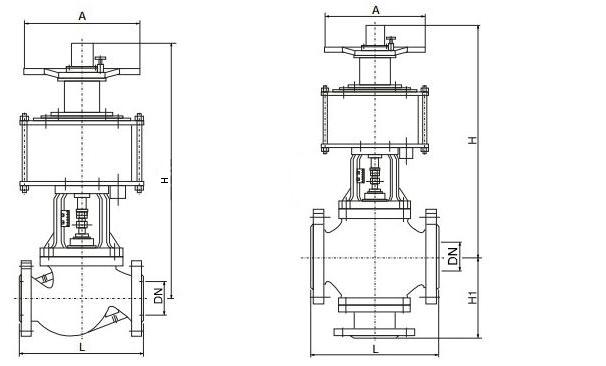

三、
外形及连接尺寸
|
通径（DN） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16/40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
210 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
|
A |
210 |
270 |
320 |
||||||||||
|
H1 |
115 |
115 |
125 |
130 |
145 |
158 |
170 |
230 |
240 |
260 |
315 |
360 |
|
|
H |
440 |
440 |
440 |
155 |
180 |
490 |
550 |
580 |
605 |
735 |
770 |
830 |
|
订货须知
1.型号与名称
2.公称通径+阀座直径
3.公称压力和法兰连接型式
4.阀体和阀内组件材料,表面硬化处理要求
5.执行机构型号和供气压力
6.特殊要求（附件）
不断提升服务质量，精益求精，“真诚的服务”是山东泰普阀门有限公司永恒的主题。山东泰普阀门有限公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
产品介绍，技术交流，非标产品设计，疑难解答。
守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
山东泰普阀门有限公司产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高山东泰普阀门有限公司的服务质量。
客户采购清单请传真至 0531-69926510，或来电咨询 0531-69926510}。
收到客户采购清单，为客户提供阀门型号选型与报价(价格清单)。
具体商定：交货期、特殊要求等事宜。
客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
