气动衬氟调节阀
  • 气动衬氟调节阀
    • 质量稳定 实行全过程质量监控,细致入微,全方位检测!
    • 价格合理 高效内部成本控制,减少了开支,让利于客户!
    • 交货快捷 先进生产流水线,充足的备货,缩短了交货期!

    全国销售热线 0531-69926510

    • 产品描述
    • 服务承诺
    • 订货流程
    • 技术文档下载

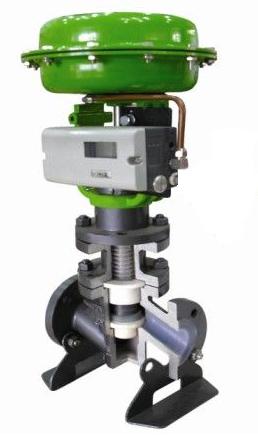

    气动薄膜衬氟调节阀(耐腐蚀调节阀)

    一、产品概述

       气动薄膜衬四氟调节阀、耐腐蚀调节阀是一种防腐蚀直通单座调节阀,与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波纹管密封。广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。

    二、产品特点

       1、耐腐蚀。几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
       2、密封性能好。采用波纹管和填料双重密封,确保无渗漏。
       3、泄漏量小。由于阀芯、阀座采用软密封,确保无渗漏。
       4、配用HA执行机构,输出力大、结构紧凑。 产品符合GB/T4213-92。

    三、主要技术说明

    阀体组件

    型式

    直通单座型阀体

    公称通径

    3/4"、20、25、32、40、50、65、80、100、150

    公称压力

    PN1.6MPa

    法兰标准

    JB/T79·1~79·2-94等

    材料

    ZG230-450衬F46

    工作温度

    -40~180℃

    压盖型式

    螺栓压紧式

    填料

    V型聚四氟乙烯填料

     阀内组件

    阀芯型式

    单座柱塞型阀芯

    流量特性

    线性特性和等百分比特性

    阀座、阀芯材料

    2Cr13衬F46

    波纹管材料

    聚四氟乙烯

    执行机构

    型式

    ZHA(B)多弹簧薄膜执行机构

    膜片材料

    乙丙橡胶夹尼龙布、丁腈橡胶恶夹尼龙布

    弹簧范围

    20~100、80~240kPa

    供气压力

    140~400kPa

    气源接口

    Rc1/4”

    环境温度

    -30~+70℃

    阀作用型式

    用正作用或反作用执行机构实现阀的气-关式或气-开式

    附件

    定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

    四、执行机构配置

    型号

    ZHA-22
    ZHB-22

    ZHA-23
    ZHB-23

    ZHB-34
    ZHB-34

    ZHA-45
    ZHB-45

    有效面积cm2

    350

    350

    560

    900

    行程mm

    16

    25

    40

    60

    弹簧范围KPa

    20~100(标准):40~200;80~240; 20~60; 60~100

    五、允许压差

    供气压力

    弹簧范围

    允许压差

    公称通径

    G3/4"

    20

    25

    32

    40

    50

    65

    80

    100

    150

    1.4

    0.2~1.0

    16

    16

    8

    5

    5

    3

    2.5

    2

    1.2

    0.8

    4.0

    0.8~2.4

    16

    16

    16

    12

    11

    7

    6.5

    4.5

    2.8

    2.0

    六、性能参数

       泄漏量:小于阀额定容量的0.01%
       回差:带定位器:小于全行程的1%
       基本误差:带定位器:小于全行程的±1%
       注:采用标准的V型聚四氟乙烯填料
       可调范围 30:1

    七、耐腐蚀调节阀 Kv值和行程

    公称通径

    G3/4"

    20

    25

    32

    40

    50

    65

    80

    100

    150

    阀座直径

    3

    4

    5

    6

    7

    8

    10

    12

    15

    20

    26

    32

    40

    50

    65

    80

    100

    150

    Kv值

    0.08

    0.12

    0.20

    0.32

    0.50

    0.80

    1.2

    2.0

    3.2

    5.0

    8

    12

    20

    32

    50

    70

    100

    240

    额定行程

    10

    16

    25

    40

    60

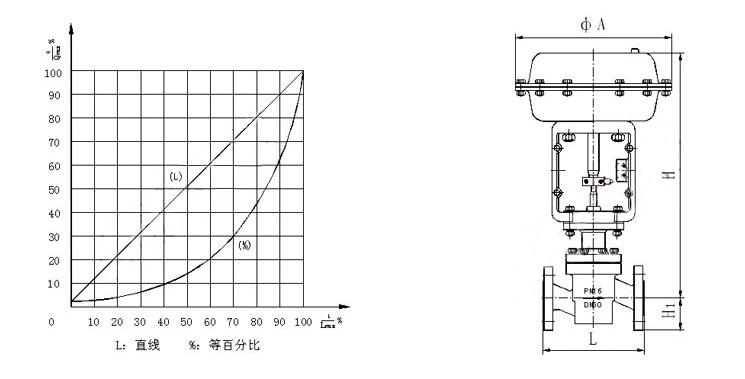

    八、流量特性曲线



    九、外形尺寸

    公称通径

    G3/4"

    20

    25

    32

    40

    50

    65

    80

    100

    150

    L

    116

    180

    185

    200

    220

    250

    275

    300

    350

    480

    A

    267

    267

    267

    267

    267

    267

    350

    350

    350

    470

    H

    401

    445

    485

    495

    523

    532

    697

    699

    699

    817

    H1

    50

    65

    70

    80

    71

    88

    102

    140

    170

    190
