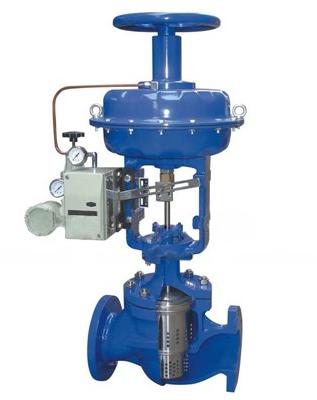

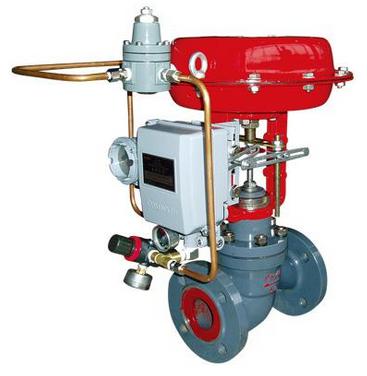

气动薄膜单座调节阀
一、产品概述
气动单座薄膜调节阀采用顶部导向结构，配用多弹簧 执行机构，流道呈S流线型。具有结构紧凑、 重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、 维护方便等优点，可用于苛刻的工作条件。特别适用于允许泄 露量小、阀前后压差不大的场合。 本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型、夹套保温型等多种型式。产品公称压力等级 有PN1.6、4.0、6.4、10.0；阀体口径范围DN20-300，适用 流体温度-196-+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ 级、Ⅵ级。流量特性有直线、等百分比特性。多种品种规格 可供选择。
二、主要零件材料
|
本体材质为碳钢 |
本体材质为不锈钢 |
||||||||
|
1 |
阀体 |
WCB |
LCB |
WC9 |
1 |
阀体 |
CF8 |
CF8M |
CF3M |
|
2 |
阀座 |
304 |
304 |
304 |
2 |
阀座 |
304 |
316 |
316L |
|
3 |
阀芯 |
304 |
304 |
304 |
3 |
阀芯 |
304 |
316 |
316L |
|
4 |
导向套 |
304 |
304 |
304 |
4 |
导向套 |
304 |
316 |
316L |
|
5 |
阀盖 |
WCB |
LCB |
WC9 |
5 |
阀盖 |
CF8 |
CF8M |
CF3M |
|
6 |
阀杆 |
304 |
304 |
304 |
6 |
阀杆 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
7 |
填料 |
PTFE/柔性石墨 |
||||
|
8 |
弹簧 |
65Mn |
8 |
弹簧 |
65Mn |
||||
|
9 |
螺母 |
304 |
304 |
304 |
9 |
螺母 |
304 |
316 |
316L |

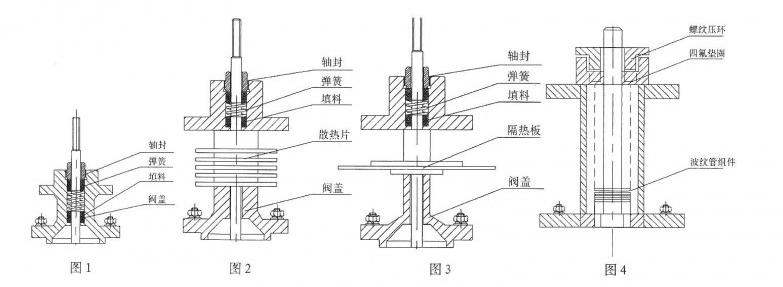

三、阀盖形式
注：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
四、主要技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量 |
直线 |
7.6 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 |
|
等百分比 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
|
|
执行机构 |
正作用 |
ZHA-22 |
ZHA-23 |
ZHA-34 |
ZHA-45 |
|||||||
|
反作用 |
ZHB-22 |
ZHB-23 |
ZHB-34 |
ZHB-45 |
||||||||
|
额定行程L（mm） |
16 |
25 |
40 |
60 |
||||||||
|
膜片有效面积Ae（cm2） |
280 |
400 |
600 |
1000 |
||||||||
|
公称压力PN（MPa） |
1.6 2.5 4.0 6.4 10.0 |
|||||||||||
|
固有流量特性 |
直线 等百分比 |
|||||||||||
|
固有可调比R |
50：1 |
|||||||||||
|
信号范围Pr（KPa） |
20-60、20-100、40-200、60-100、80-240 |
|||||||||||
|
气源压力Ps（MPa） |
0.14、0.25、0.28、0.40 |
|||||||||||
五、性能指标
|
序号 |
项 目 |
标准型调节阀 |
散热、低温型调节阀 |
||||
|
不带定位器 |
带定位器 |
不带定位器 |
带定位器 |
||||
|
1 |
基本误差＜（%） |
±5 |
±1 |
±15 |
±4 |
||
|
2 |
回差＜（%） |
3 |
1 |
10 |
3 |
||
|
3 |
死区＜（%） |
3 |
0.4 |
8 |
1 |
||
|
4 |
始终点偏差 |
气开 |
始点 |
±2.5 |
±1 |
±6 |
±2.5 |
|
终点 |
±5 |
±15 |
|||||
|
气关 |
始点 |
±5 |
±15 |
||||
|
终点 |
±2.5 |
±6 |
|||||
|
5 |
|
±2.5 |
+2.5 |
+6 |
+2.5 |
||

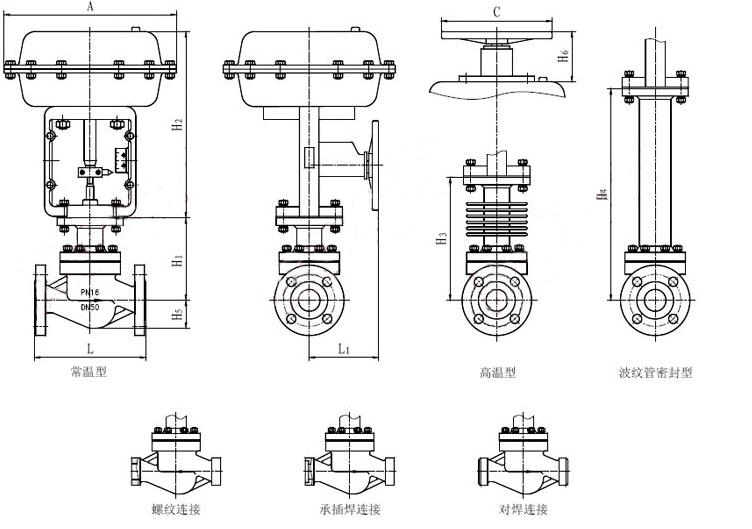

六、 外型尺寸
|
公称通径（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
结构长度 |
PN16/25 |
184 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
420 |
451 |
543 |
|
PN40 |
184 |
184 |
200 |
222 |
254 |
276 |
317 |
368 |
400 |
473 |
568 |
|
|
PN64、100 |
206 |
210 |
251 |
251 |
286 |
311 |
337 |
394 |
500 |
508 |
610 |
|
|
H1 |
128 |
128 |
152 |
152 |
160 |
205 |
205 |
208 |
273 |
333 |
364 |
|
|
H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
|
H3 |
208 |
208 |
224 |
228 |
228 |
334 |
334 |
342 |
408 |
453 |
482 |
|
|
H4 |
338 |
338 |
402 |
402 |
405 |
627 |
628 |
635 |
698 |
702 |
728 |
|
|
H5 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
|
|
H6 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
|
|
A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
|
|
C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
|
|
L1 |
289 |
289 |
289 |
289 |
289 |
347 |
347 |
347 |
476 |
476 |
476 |
|
|
压力等级 |
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K |
|||||||||||
