电动高真空球阀
一、产品概述
电动高真空球阀是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
二、产品特点
1、流体阻力小，全通径的球阀基本没有流阻。
2、结构简单、体积小、重量轻。
3、紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8、由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
三、技术参数
|
阀门泄率 |
≤1.3×10-10Pa.M3/S |
|
压力范围 |
1.3×10-7Pa～6×105Pa |
|
使用工况 |
电控高真空管路中 |
|
工作温度 |
-30℃～+150℃ |
|
使用寿命 |
≥20000次 |
|
连接方式 |
螺纹连接、活套法兰、快卸法兰 |
|
阀门材质 |
304、316、316L |
|
密封材料 |
四氟乙烯、丁腈橡胶、氟橡胶、PPL |
|
密封形式 |
橡胶圈密封、U型密封圈 |
|
执行标准 |
GB4982、GB6070 |

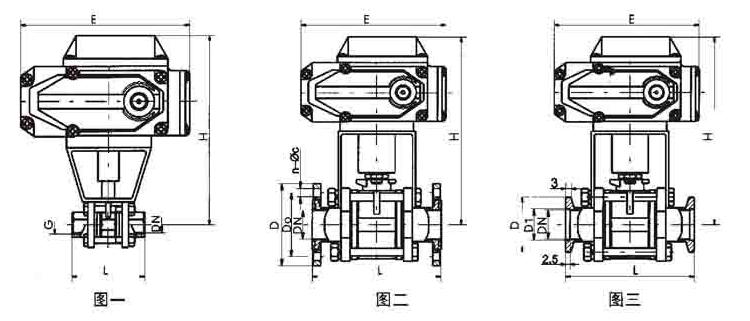

四、结构形式
五、
连接尺寸
快卸法兰连接 ( 图三 )
|
型号 |
DN |
D1 |
D |
H |
E |
L |
|
GUD-25(KF) |
25 |
26.2 |
40 |
187 |
157 |
114 |
|
GUD-32(KF) |
32 |
34.2 |
55 |
206 |
157 |
140 |
|
GUD-40(KF) |
40 |
41.2 |
55 |
212 |
157 |
160 |
|
GUD-50(KF) |
50 |
52.2 |
75 |
265 |
157 |
170 |
活套法兰连接(图二)
|
型号 |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
GUD-32(F) |
32 |
90 |
70 |
206 |
157 |
140 |
4-φ9 |
|
GUD-40(F) |
40 |
100 |
80 |
212 |
157 |
160 |
4-φ9 |
|
GUD-50(F) |
50 |
110 |
90 |
265 |
157 |
170 |
4-φ9 |
|
GUD-63(F) |
63 |
130 |
110 |
305 |
207 |
195 |
4-φ9 |
|
GUD-80(F) |
80 |
145 |
125 |
330 |
207 |
203 |
8-φ9 |
|
GUD-100(F) |
100 |
165 |
145 |
350 |
207 |
280 |
8-φ9 |
螺纹连接（图一）
|
型号 |
DN |
G |
H |
E |
L |
|
GUD-32(G) |
32 |
1-1/4" |
206 |
157 |
112 |
|
GUD-40(G) |
40 |
1-1/2" |
212 |
157 |
120 |
|
GUD-50(G) |
50 |
2" |
265 |
157 |
145 |
|
GUD-63(G) |
63 |
2-1/2" |
305 |
207 |
185 |
|
GUD-80(G) |
80 |
3" |
330 |
207 |
210 |
|
GUD-100(G) |
100 |
4" |
350 |
207 |
268 |
