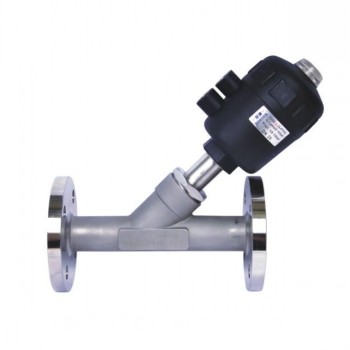

气动法兰角座阀
一、产品特点：
1、高流速，流体阻力小，紧密可靠；
2、结构简单，使用寿命长，免维护；
3、适用于介质，粘度最大600mm2/s(厘斯)；
4、耐高温、耐化学腐蚀;5.易安装，气控接口可360°旋转，并且排空气性能良好；
二、应用领域
气动法兰角座阀广泛用于罐装/瓶罐系统、啤酒酿造和饮料技术、化工工业、橡胶机械、食品工业、纺织印染和漂白、真空技术水处理装置、清洗消毒高温灭菌、洗涤机械。
二、规格说明
1、阀体材料：黄铜、不锈钢、304、316、316L；
2、执行器材料：橡胶、合金铝、304不锈钢；
3、阀盘密封：PTFE/FPM；
4、阀杆密封：PTFE/FPM；
5、活塞密封：FPM/NBR；
三、技术参数
1、接口尺寸：DN10-DN65 ；
2、螺纹：3/8"-21/2"；
3、适用介质：水、中性气体或液体，酒精，油，有机溶剂，水蒸气，弱酸或弱碱溶液；
4、介质温度：PTFE: -10℃- +200℃ 、FPM: -10℃- +100℃ ；
5、粘度：Max 600 mm2/s ；
6、控制介质：空气/中性气体；
7、控制压力范围：0.3-O.8MPa ；
8、工作压力：0-1.6MPa；
9、安装方式：顺流安装/逆流安装；
10、选配附件：电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀；
四、数据表
|
控制形式 |
直动式 |
阀体 |
不锈钢CF8M |
|
结构 |
角座阀 |
阀芯材料 |
不锈钢 |
|
接口 |
G1/2-G2 |
阀座密封 |
PTEF |
|
粘度 |
600mm2/s |
活塞密封 |
FKM/NBR |
|
介质温度 |
PTFE:-10℃~+180℃ |
安装 |
任何位置 |
|
环境温度 |
-10℃~+60℃ |
控制介质 |
空气 中性 气体 蒸汽 |

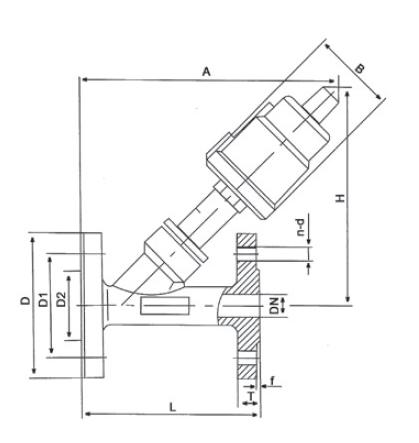

五、主要外形及尺寸
|
DN |
* |
L |
C |
S |
H |
D |
执行器 |
|
15 |
14x4 |
172 |
95 |
16 |
170 |
51 |
40 |
|
20 |
14x4 |
182 |
105 |
16 |
185 |
62 |
50 |
|
25 |
14x4 |
196 |
115 |
18 |
195 |
62 |
50 |
|
32 |
16x4 |
228 |
135 |
18 |
235 |
76 |
63 |
|
40 |
18x4 |
228 |
145 |
20 |
250 |
92 |
80 |
|
50 |
18x4 |
250 |
160 |
22 |
265 |
92 |
80 |
|
65 |
20x4 |
295 |
180 |
24 |
305 |
117 |
100 |
|
80 |
20x4 |
320 |
195 |
24 |
365 |
140 |
125 |
