气动高真空球阀

质量稳定 实行全过程质量监控，细致入微，全方位检测！
价格合理 高效内部成本控制，减少了开支，让利于客户！
交货快捷 先进生产流水线，充足的备货，缩短了交货期！

全国销售热线 0531-69926510

产品描述
服务承诺
订货流程
技术文档下载

气动高真空球阀

一、产品概述
     气动开关型高真空球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力，通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动球阀作启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气缸分为双作用和单作用(弹簧复位)，可选配反馈信号装置及电气阀门定位器。
二、产品特点
   1、流体阻力小，全通径的球阀基本没有流阻。
   2、结构简单、体积小、重量轻。
   3、紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
   4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
   5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
   6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
   7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
   8、由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
三、技术参数

阀门泄率	≤1.3×10-10Pa.M3/S
压力范围	1.3×10-7Pa～6×105Pa
使用工况	气控高真空管路中
工作温度	-30℃～+150℃
使用寿命	≥20000次
连接方式	螺纹连接、活套法兰、快卸法兰
阀门材质	304、316、316L
密封材料	四氟乙烯、丁腈橡胶、氟橡胶、PPL
密封形式	橡胶圈密封、U型密封圈
执行标准	GB4982、GB6070

四、结构形式

五、连接尺寸

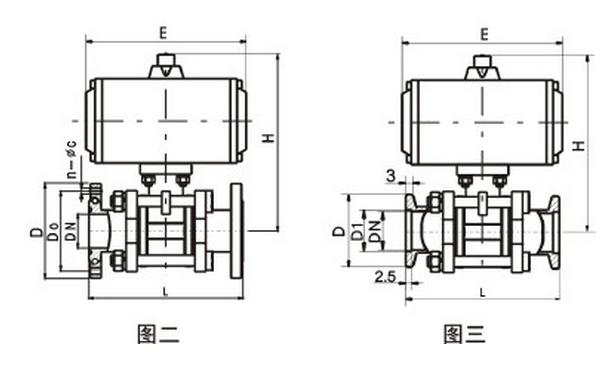

快卸法兰连接尺寸 (图三)

DN	A	B	L	H
16	30	12.2	75	100
20	40	26.2	90	110
25	40	26.2	100	125
32	55	34.2	110	155
40	55	41.2	120	170

活套法兰连接尺寸 (图二)

DN	A	B	n	c	L	H
16	60	45	4	6.6	75	100
20	65	50	4	6.6	90	110
25	70	55	4	6.6	100	125
32	90	70	4	9	110	155
40	100	80	4	9	120	170
50	110	90	4	9	135	210
65	130	110	4	9	150	260
80	145	125	8	9	200	320
100	165	145	8	9	250	400

专业制造、专业服务，山东泰普阀门有限公司为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是山东泰普阀门有限公司永恒的主题。山东泰普阀门有限公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

守信合同，保证及时供货，随时保持与客户联系。

对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

山东泰普阀门有限公司产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。

产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。

对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高山东泰普阀门有限公司的服务质量。

订货流程

客户采购清单请传真至 0531-69926510，或来电咨询 0531-69926510}。

收到客户采购清单，为客户提供阀门型号选型与报价(价格清单)。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
