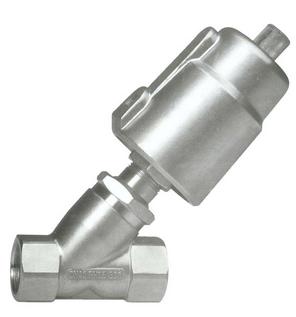

气动螺纹角座阀
一、规格说明
阀体材料：黄铜、不锈钢、304、316、316L ；
执行器材料：合金铝、不锈钢 ；
阀芯密封：PTFE/FPM ；
阀杆密封：PTFE/FPM ；
活塞密封：FPM/NBR ；
二、技术参数
1、接口尺寸：DN10—DN65 ；
2、螺 纹：3/8"—21/2" ；
3、适用介质：水,中性气体或液体,酒精,油,有机溶剂，水蒸气，弱酸或弱碱溶液 ；
4、介质温度：PTFE：-10℃—+200℃、FPM：-10℃—+100℃ ；
5、粘 度：Max 600mm2/s ；
6、安装方式：顺流安装/逆流安装 ；
7、控制介质：气体、液体 ；
8、气源压力：0.3—0.6MPa ；
9、工作压力：0—1.6MPa ；
9、选配附件：电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀；

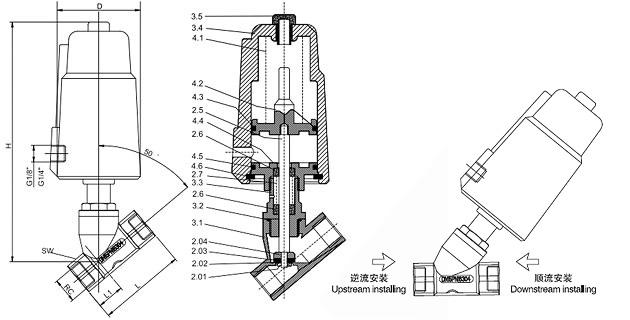

三、部分列表
|
2.01螺栓 |
3.1阀体 |
4.1弹簧 |
|
2.02孔板密封件 |
3.2密封环 |
4.2活塞 |
|
2.03密封盘 |
3.3螺纹连接件 |
4.3O型圈 |
|
2.04阀盘 |
3.4汽缸 |
4.4阀盖 |
|
2.5阀杆 |
3.5观察窗 |
4.5O型圈 |
|
2.6V型填料 |
|
4.6承压环 |
|
2.7弹簧 |
|
|
四、主要外形及尺寸
|
DN |
G |
L |
L1 |
SW |
H |
D |
执行器 |
|
10 |
3/8" |
55 |
17 |
21 |
120 |
51 |
40 |
|
15 |
1/2" |
70 |
21 |
26.5 |
138 |
51 |
40 |
|
20 |
3/4" |
76 |
23 |
32 |
154 |
62 |
50 |
|
25 |
1" |
90 |
25 |
40 |
168 |
62 |
50 |
|
32 |
1-1/4" |
116 |
32 |
50 |
200 |
76 |
63 |
|
40 |
1-1/2" |
116 |
32 |
55.5 |
215 |
92 |
80 |
|
50 |
2" |
138 |
40 |
68.5 |
230 |
92 |
80 |
|
65 |
2-1/2" |
168 |
51 |
85 |
268 |
117 |
100 |
