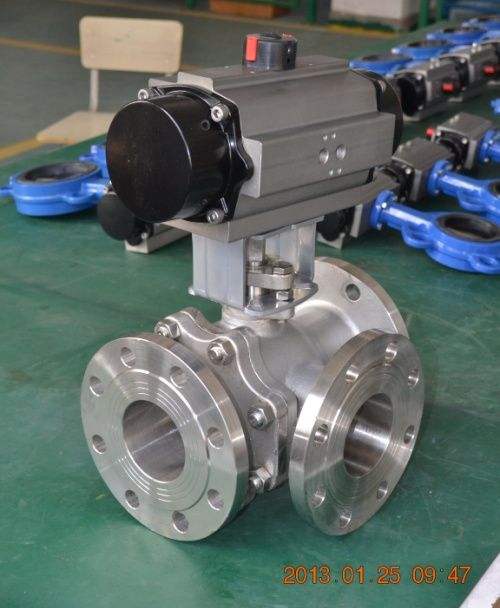

气动三通球阀
一、产品概述
气动三通球阀是由角行程活塞式气动执行器及三通球阀组成，是一种旋转类切断、调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。气动三通球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
二、产品介绍
气动三通球阀是阀门的一种，可分为L型和T型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
三、产品特点
1、结构紧凑、启闭迅速、流道畅通、流体阻力小；
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封；
3、一阀多用：任一通口可用作入口而无泄漏，三通既可成L通口，也可制成T通口；
4，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修；
5、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
四、主要零件材料
|
零件名称 |
材质 |
|
|
GB |
ASTM |
|
|
阀体、阀盖 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
|
球体 |
1Cr18Ni9Ti |
SS 304 |
|
阀座、阀杆 |
2Cr13 |
A246-416 |
|
双头螺栓 |
35CrMoA |
A193-B7 |

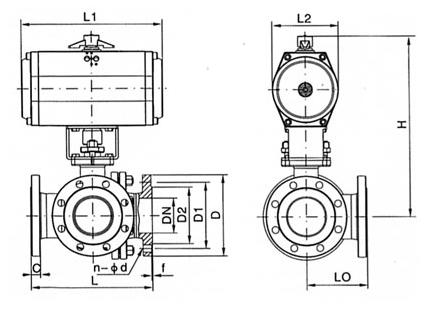

五、气动三通球阀安装连接尺寸
|
公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
550 |
|
|
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
|
H |
185 |
191 |
193 |
212 |
217 |
260 |
293 |
323 |
382 |
468 |
510 |
655 |
|
|
W |
140 |
140 |
140 |
164 |
164 |
190 |
210 |
247 |
276 |
348 |
378 |
524 |
|
|
PN1.6MPa法兰连接尺寸 |
|||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
|
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
|
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
|
|
PN2.5MPa法兰连接尺寸 |
|||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
|
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
|
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
|
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
|
|
PN4.0MPa法兰连接尺寸 |
|||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
375 |
|
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
320 |
|
|
D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
|
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-30 |
|
