电动刀型闸阀(PZ943)
一、产品概述
电动刀型闸阀,配有多回转式电动装置,使阀板作上下直线运动,实现远程控制阀门的打开或关闭,阀体材质采用铸钢、不锈钢,通径范围: DN50~DN1000,使用温度:≤425℃,公称压力:1.0~1.6MPa。应用于化工、煤炭、制糖、污水、造纸等领域,特别适合于造纸行业在管道上作调节与节流使用。
二、产品特点
l、刀形浆闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50~900mm,明杆DN50~900mm),全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得最佳密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长,并且可任意选用驱动装置。
2、阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用304、316、316L、WCB、2Crl3,密封圈采用PTFE增强聚四氟乙烯材质,耐腐蚀、耐磨损、不沾渣。
3、阀板有5个支撑点,使阀板有很好的自对中。当阀门处于关闭状态,并承受背压时,阀板不发生偏移。
4、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
5、刀形浆闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
6、刀形浆闸阀连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
7、适用介质:金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
8、工作温度:软密封(PTFE):-40℃~180℃;碳素钢:-29℃~425℃;不锈钢:-40℃~600℃;铬钼钒钢:≤550℃;工作压力:0.6~1.6MPa。
三、执行标准
设计按JB/T869l-1998 MSS SP-81
法兰按GB/T9113.1-2000
结构长度按GB/T1-5188.2-94
试验和验收按GB/T13927

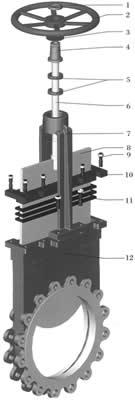

四、部件材质说明
代号 |
零件名称 |
材质说明 |
|
名称 |
牌号 |
||
1 |
圆螺母 |
优质碳素钢 |
25 |
2 |
手轮 |
灰口铸钢 |
HT200 |
3 |
轴承压盖 |
优质碳素钢 |
35 |
4 |
阀杆螺母 |
铝青铜 |
ZCuA19Mn2、ZCuA19Fe4Ni4Mn2 |
铝黄铜 |
ZCuZn25A16Fe3Mn3 |
||
5 |
轴承 |
— |
51110 |
6 |
阀杆 |
不锈钢 |
304、316、2Cr13 |
7 |
支架 |
碳素钢、不锈钢 |
WCB、CF8等 |
8 |
闸板 |
不锈钢 |
304、316、304L、316L、2Cr13 |
9 |
螺栓螺母 |
优质碳素钢 |
35 |
10 |
填料压盖 |
碳素钢 |
WCB |
11 |
填料 |
柔性石墨盘根石棉根 |
— |
12 |
阀体 |
碳素钢、不锈钢 |
WCB、CF8(304)、CF3(304L) |
公称压力PN(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
适用介质 |
1.0 |
1.5 |
1.1 |
烟气、灰、渣水混合物、空气混合物 |
1.6 |
2.4 |
1.8 |

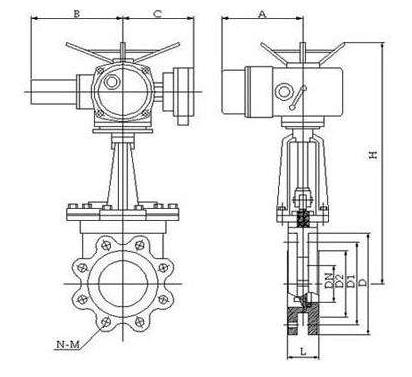

六、主要外型及连接尺寸
公称压力 |
DN |
L |
D1 |
D2 |
H |
D0 |
L0 |
L1 |
L2 |
N-M |
电装 型号 |
电机 功率 |
公称 转矩 |
重量 |
0.6 MPa |
50 |
50 |
90 |
110 |
370 |
365 |
283 |
326 |
219 |
4-M12 |
DZ10 |
0.25 |
100 |
52.3 |
65 |
50 |
110 |
130 |
460 |
365 |
283 |
326 |
219 |
4-M12 |
DZ10 |
0.25 |
100 |
53 |
|
80 |
50 |
125 |
150 |
590 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
55 |
|
100 |
50 |
145 |
170 |
780 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
57.4 |
|
125 |
50 |
175 |
200 |
950 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
62 |
|
150 |
60 |
200 |
225 |
980 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
71.3 |
|
200 |
60 |
255 |
280 |
1053 |
365 |
283 |
371 |
219 |
8-M16 |
DZ15 |
0.37 |
150 |
80.5 |
|
250 |
70 |
310 |
335 |
1060 |
365 |
283 |
371 |
219 |
12-M16 |
DZ20 |
0.37 |
200 |
99.6 |
|
300 |
80 |
362 |
395 |
1230 |
365 |
283 |
371 |
219 |
12-M20 |
DZ20 |
0.37 |
200 |
122.7 |
|
350 |
90 |
412 |
445 |
1250 |
365 |
283 |
371 |
219 |
12-M20 |
DZ30 |
0.55 |
300 |
148 |
|
400 |
100 |
462 |
498 |
1767 |
365 |
283 |
371 |
219 |
16-M20 |
DZ30 |
0.55 |
300 |
158 |
|
450 |
120 |
518 |
550 |
1920 |
560 |
365 |
470 |
310 |
16-M20 |
DZ45 |
1.5 |
450 |
224 |
|
500 |
130 |
568 |
600 |
2010 |
560 |
365 |
470 |
310 |
16-M20 |
DZ45 |
1.5 |
450 |
241 |
|
600 |
140 |
670 |
705 |
2110 |
560 |
365 |
470 |
310 |
20-M22 |
DZ60 |
2.2 |
600 |
335 |
|
1.0 MPa |
50 |
50 |
100 |
125 |
370 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
54 |
65 |
50 |
120 |
145 |
460 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
60 |
|
80 |
50 |
135 |
160 |
590 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
62 |
|
100 |
50 |
155 |
180 |
780 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
66 |
|
125 |
50 |
185 |
210 |
950 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
76 |
|
150 |
60 |
210 |
240 |
980 |
365 |
283 |
371 |
219 |
8-M20 |
DZ15 |
0.37 |
150 |
84 |
|
200 |
60 |
265 |
295 |
1053 |
365 |
283 |
371 |
219 |
8-M20 |
DZ20 |
0.37 |
200 |
106 |
|
250 |
70 |
320 |
350 |
1060 |
365 |
283 |
371 |
219 |
12-M20 |
DZ20 |
0.37 |
200 |
120 |
|
300 |
80 |
368 |
400 |
1230 |
365 |
283 |
371 |
219 |
12-M20 |
DZ30 |
0.55 |
300 |
218 |
|
350 |
90 |
428 |
460 |
1250 |
365 |
283 |
371 |
219 |
16-M20 |
DZ30 |
0.55 |
300 |
230 |
|
400 |
100 |
482 |
515 |
1767 |
560 |
365 |
470 |
310 |
16-M22 |
DZ45 |
1.5 |
450 |
297 |
|
450 |
120 |
532 |
565 |
1920 |
560 |
365 |
470 |
310 |
20-M22 |
DZ45 |
1.5 |
450 |
369 |
|
500 |
130 |
585 |
620 |
2010 |
560 |
365 |
470 |
310 |
20-M22 |
DZ60 |
2.2 |
600 |
420 |
|
600 |
140 |
685 |
725 |
2110 |
560 |
365 |
470 |
310 |
20-M27 |
DZ60 |
2.2 |
600 |
520 |
|
1.6 MPa |
50 |
65 |
100 |
125 |
370 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
650 |
65 |
65 |
120 |
145 |
460 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
65 |
|
80 |
70 |
135 |
160 |
590 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
68 |
|
100 |
70 |
155 |
180 |
780 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
74 |
|
125 |
70 |
185 |
210 |
950 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
77 |
|
150 |
80 |
210 |
240 |
980 |
365 |
283 |
371 |
219 |
8-M20 |
DZ15 |
0.37 |
150 |
96 |
|
200 |
80 |
265 |
295 |
1053 |
365 |
283 |
371 |
219 |
12-M20 |
DZ20 |
0.37 |
200 |
114 |
|
250 |
94 |
320 |
355 |
1060 |
365 |
283 |
371 |
219 |
12-M22 |
DZ20 |
0.37 |
200 |
135 |
|
300 |
98 |
375 |
410 |
1230 |
365 |
283 |
371 |
219 |
12-M22 |
DZ30 |
0.55 |
300 |
230 |
|
350 |
100 |
435 |
470 |
1250 |
365 |
283 |
371 |
219 |
16-M22 |
DZ30 |
0.55 |
300 |
251 |
|
400 |
110 |
485 |
525 |
1767 |
560 |
365 |
470 |
310 |
16-M27 |
DZ45 |
1.5 |
450 |
130 |
|
450 |
120 |
545 |
585 |
1920 |
560 |
365 |
470 |
310 |
20-M27 |
DZ45 |
1.5 |
450 |
378 |
|
500 |
130 |
608 |
650 |
2010 |
560 |
365 |
470 |
310 |
20-M30 |
DZ60 |
2.2 |
600 |
435 |
|
600 |
140 |
718 |
770 |
2110 |
560 |
365 |
470 |
310 |
20-M36 |
DZ60 |
2.2 |
600 |
530 |
