电动焊接闸阀
一、产品概述
电动焊接闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
1、设计制造按JB/T3595等标准，可与国产设备配套使用
2、阀门中腔采用压力自紧式密封结构、密封性能好，支管两端为焊接结构。
3、闸板与阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、 抗擦伤性能好。
4、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
|
型号 |
Z960Y/Z962Y |
口径 |
DN50-DN400 |
|
压力 |
16MPA-32MPA |
材质 |
WCB/WC6/WC5/WC9（Y） |
二、产品优点
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
三、执入标准
制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
结构长度按E101的规定或按用户提供尺寸
焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
四、性能规范
|
公称压力(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃e |
适用介质 |
||
|
强度试验 |
密封试验/上密封实验 |
|||||
|
Z960Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽 |
|
Z960Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
|
Z960Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 |
|
Z960Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 |
|
|
主要零件材料 |
||||||
|
零件名称 |
材料牌号 |
|||||
|
阀体 |
WCB |
WC6 |
WC9 |
|||
|
阀板 |
WCB |
WC6 |
WC9 |
|||
|
阀盖 |
25 |
12Cr1Mo1VA |
||||
|
阀杆 |
1Cr17Ni2 |
20Cr1Mo1VA |
||||
|
阀座 |
25 |
12Cr1Mo1VA |
||||
|
密封环 |
S软钢(增强柔性石墨) |
S软钢 |
F软钢 |
|||
|
填料 |
增强柔性石墨 |
|||||
|
支架 |
WCB |
WCB或WC6 |
||||
|
阀杆螺母 |
45(ZCuZn25A16Fe3Mn3) |
|||||
|
四开环 |
1Cr13 |
20Cr1MoVA |
||||

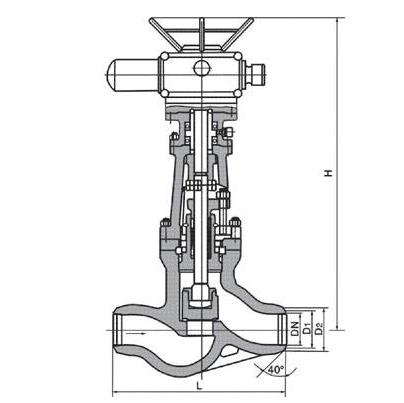

五、主要尺寸及重量
|
公称通径DN |
主要外形尺寸和连接尺寸(mm) |
电动装置 |
重量(kg) |
||||
|
d |
L |
H |
L1 |
L2 |
|||
|
Z960Y-250 |
|||||||
|
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
|
225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
654 |
|
300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
1973 |
|
Z960Y-320 |
|||||||
|
100 |
96 |
533 |
1236 |
437 |
277 |
DZW60 |
291 |
|
125 |
118 |
610 |
1302 |
437 |
277 |
DZW60 |
315 |
|
150 |
148 |
762 |
1403 |
526 |
283 |
DZW90 |
672 |
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
684 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
696 |
|
Z960Y-P54100V |
|||||||
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
683 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
704 |
|
250 |
222 |
1041 |
1795 |
554 |
309 |
DZW180 |
1214 |
|
300 |
294 |
1245 |
2080 |
554 |
309 |
DZW250 |
2125 |
|
Z960Y-P54170V |
|||||||
|
125 |
98 |
630 |
1230 |
437 |
277 |
DZW60 |
312 |
|
225 |
186 |
1060 |
1680 |
554 |
309 |
DZW180 |
1401 |
|
300 |
278 |
1397 |
2265 |
764 |
|
DZW500 |
2834 |
|
325 |
310 |
1448 |
2265 |
690 |
398 |
DZW500 |
2632 |
|
350 |
338 |
1550 |
2536 |
715 |
|
DZWC-4 |
5591 |
不断提升服务质量，精益求精，“真诚的服务”是山东泰普阀门有限公司永恒的主题。山东泰普阀门有限公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
产品介绍，技术交流，非标产品设计，疑难解答。
守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
山东泰普阀门有限公司产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高山东泰普阀门有限公司的服务质量。
客户采购清单请传真至 0531-69926510，或来电咨询 0531-69926510}。
收到客户采购清单，为客户提供阀门型号选型与报价(价格清单)。
具体商定：交货期、特殊要求等事宜。
客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
