Z941系列电动闸阀
一、主要用途
Z941系列电动闸阀（电动闸阀）主要由智能多回转电动执行装置和闸阀阀体组成。闸阀阀体按材质区分为：碳钢、不锈钢304、不锈钢316、络钼钢等材质。适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
二、应用规范
|
设计与制造 |
GB/T12234 |
|
|
连接端尺寸 |
结构长度 |
GB/T12221 |
|
法兰尺寸 |
JB79 |
|
|
检验与试验 |
JB/T9092 |
|
|
材 料 |
碳钢 |
GB/T12229 |
|
不锈钢 |
GB/T12230 |
|
|
标 志 |
GB/T12220 |
|
|
供 货 |
JB/T7928 |
|
三、结构与特点
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
四、主要零件材料及主要用途
|
阀体 |
阀盖 |
阀板 |
阀座 |
阀杆 |
填料 |
适用介质 |
≤℃ |
|
WCB |
WCB+D507MO |
D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
|
ZGlCr5MO |
ZGlCr5M0+ Stellite12 |
1Crl8Ni9+ Stellite6 |
25Cr2M01VA |
柔性石墨 |
水、油品、蒸汽 |
550 |
|
|
ZGlCrl8Ni9Ti |
Crl了Ni2 |
1Crl8Ni9+ Stellite6 |
1Crl8Ni9Ti |
PTFE |
硝酸类、碱类 |
200 |
|
|
ZG00Crl7Nil4M02 |
316L+ Stellite12 |
316L+Stel1ite6 |
316L |
PTFE |
尿素、甲铵液、磷酸 |
200 |
|

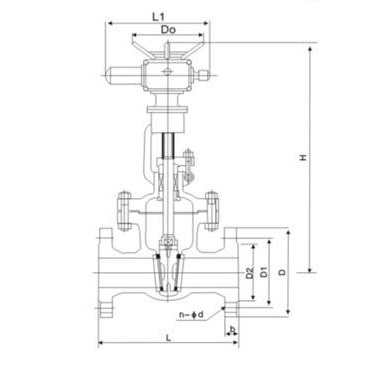

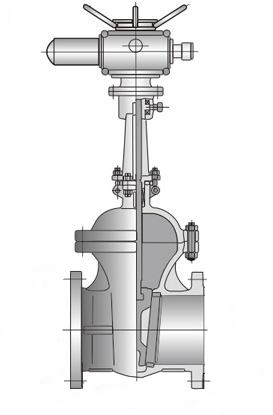

五、主要外形尺寸、连接尺寸及质量
|
公称压力MPa |
公称通径 DN |
标准值 |
参考值 |
||||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
质量(kg) |
||
|
1.6 |
50 |
250 |
160 |
125 |
100 |
|
16 |
3 |
|
4-φ18 |
590 |
678 |
90 |
|
65 |
265 |
180 |
145 |
120 |
|
18 |
3 |
|
4-φ18 |
590 |
693 |
96 |
|
|
80 |
280 |
195 |
160 |
135 |
|
20 |
3 |
|
8-φ18 |
590 |
755 |
108 |
|
|
100 |
300 |
215 |
180 |
155 |
|
20 |
3 |
|
8-φ18 |
590 |
820 |
126 |
|
|
150 |
350 |
280 |
240 |
210 |
|
24 |
3 |
|
8-φ23 |
590 |
994 |
199 |
|
|
200 |
400 |
335 |
295 |
265 |
|
26 |
3 |
|
12-φ23 |
590 |
1138 |
254 |
|
|
250 |
450 |
405 |
355 |
320 |
|
30 |
3 |
|
12-φ25 |
810 |
1409 |
310 |
|
|
300 |
500 |
460 |
410 |
375 |
|
30 |
4 |
|
12-φ25 |
810 |
1588 |
391 |
|
|
350 |
550 |
520 |
470 |
435 |
|
34 |
4 |
|
16-φ25 |
830 |
1755 |
729 |
|
|
400 |
600 |
580 |
525 |
485 |
|
36 |
4 |
|
16-φ30 |
830 |
1902 |
992 |
|
|
450 |
650 |
640 |
585 |
545 |
|
40 |
4 |
|
20-φ30 |
870 |
214l |
1168 |
|
|
500 |
700 |
705 |
650 |
608 |
|
44 |
4 |
|
20-φ34 |
870 |
2276 |
1222 |
|
|
600 |
800 |
840 |
770 |
718 |
|
48 |
5 |
|
20-φ41 |
870 |
2474 |
1376 |
|
|
2.5 |
50 |
250 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
590 |
678 |
95 |
|
65 |
265 |
180 |
145 |
120 |
|
22 |
3 |
|
4-φ18 |
590 |
693 |
99 |
|
|
80 |
280 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
590 |
755 |
113 |
|
|
100 |
300 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
590 |
820 |
132 |
|
|
150 |
350 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
590 |
934 |
206 |
|
|
200 |
400 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
590 |
1138 |
257 |
|
|
250 |
450 |
425 |
370 |
332 |
|
36 |
3 |
|
12-φ30 |
810 |
1409 |
317 |
|
|
300 |
500 |
485 |
430 |
390 |
|
40 |
4 |
|
16-φ30 |
810 |
1588 |
412 |
|
|
350 |
550 |
550 |
490 |
448 |
|
44 |
4 |
|
16-φ34 |
830 |
1750 |
750 |
|
|
400 |
600 |
610 |
550 |
505 |
|
48 |
4 |
|
16-φ34 |
830 |
1902 |
1042 |
|
|
450 |
650 |
660 |
600 |
555 |
|
50 |
4 |
|
20-φ34 |
870 |
2141 |
1275 |
|
|
500 |
700 |
730 |
660 |
610 |
|
52 |
4 |
|
20-φ41 |
870 |
2276 |
1420 |
|
|
600 |
800 |
840 |
770 |
718 |
|
56 |
5 |
|
20-φ41 |
870 |
2474 |
1522 |
|
|
4．0 |
50 |
250 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
590 |
69l |
95 |
|
65 |
280 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
590 |
711 |
102 |
|
|
80 |
310 |
195 |
160 |
135 |
12l |
22 |
3 |
4 |
8-φ18 |
590 |
775 |
115 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
590 |
871 |
163 |
|
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
590 |
1028 |
219 |
|
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
3 |
4．5 |
12-φ30 |
590 |
1325 |
373 |
|
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
3 |
4．5 |
12-φ34 |
810 |
1400 |
480 |
|
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
4 |
4．5 |
16-φ34 |
830 |
1653 |
686 |
|
|
350 |
850 |
570 |
510 |
465 |
422 |
? |
4 |
5 |
16-φ41 |
870 |
179l |
1021 |
|
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
4 |
5 |
20-φ4l |
870 |
2092 |
1450 |
|
|
500 |
1150 |
755 |
670 |
612 |
576 |
62 |
4 |
5 |
20-φ4l |
1170 |
2465 |
2150 |
|
|
6.4 |
50 |
250 |
175 |
135 |
105 |
88 |
26 |
3 |
4 |
4-φ18 |
590 |
790 |
102 |
|
65 |
280 |
200 |
160 |
130 |
110 |
28 |
3 |
4 |
8-φ18 |
590 |
840 |
106 |
|
|
80 |
310 |
210 |
170 |
140 |
12l |
30 |
3 |
4 |
8-φ18 |
590 |
890 |
123 |
|
|
100 |
350 |
250 |
200 |
168 |
150 |
32 |
3 |
4．5 |
8-φ23 |
590 |
1020 |
154 |
|
|
150 |
450 |
340 |
280 |
240 |
204 |
38 |
3 |
4．5 |
8-φ25 |
590 |
1290 |
317 |
|
|
200 |
550 |
405 |
345 |
300 |
260 |
44 |
3 |
4．5 |
12-φ30 |
590 |
1475 |
437 |
|
|
250 |
650 |
470 |
400 |
352 |
313 |
48 |
3 |
4．5 |
12-φ34 |
810 |
1500 |
606 |
|
|
300 |
750 |
530 |
460 |
412 |
364 |
54 |
4 |
4．5 |
16-φ34 |
830 |
1820 |
732 |
|
