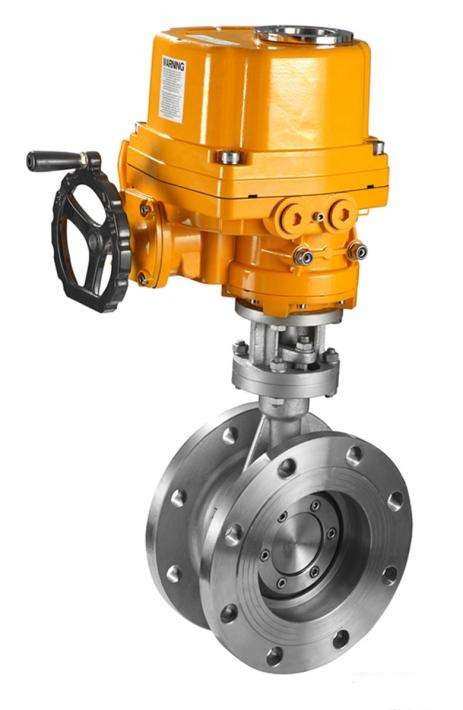

电动多层次密封蝶阀
一、产品概述
电动多层次密封蝶阀是一种(阀板)绕垂直于通道的固定轴旋转的阀门,其由回转型角行程电子式电动执行器和蝶形阀组成,属旋转高性能型调节或开关阀类,接受工业自动化控制仪表来源的电流信号或电压信号的输入,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、液体、混浊液体、浓浆液或灰粉、悬浮颗粒类等介质。电动多层次密封蝶阀操作力矩小,是所有阀类中操作力矩最小的一种,是自动化控制系统中仪表的执行单元,以AC220V、AC380V或DC24V电源电压作动力,接受来自(DCS、PLC)系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转。
二、主要性能规范
公称通径DN(mm) |
50-1200 |
|||
公称压力PN(MPa) |
1.0 |
1.6 |
||
公称压力PS(MPa) |
强度试验 |
1.5 |
2.4 |
|
密封试验 |
1.1 |
1.76 |
||
材料\材料代号 |
C |
P |
R |
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
蝶板 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
密封圈 |
四氟 不锈钢 |
|||
填料 |
四氟 柔性石墨 |
|||
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
适用温度 |
-40℃~200℃(超该温度范围;订货时请注明) |
|||
连接方式 |
法兰式、对夹式 |
|||
控制方式 |
调节型、开关型 |

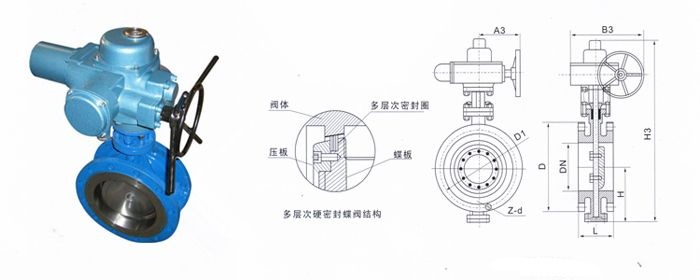

三、主要外形连接尺寸
公称通径DN(mm) |
尺寸(mm) |
|||||
L |
D |
D1 |
H |
H0 |
Z-Φd |
|
80 |
49 |
200 |
160 |
108 |
355 |
8-18 |
100 |
56 |
220 |
190 |
125 |
390 |
8-23 |
125 |
64 |
250 |
220 |
138 |
490 |
8-25 |
150 |
70 |
285 |
250 |
198 |
630 |
8-25 |
200 |
71 |
340 |
310 |
236 |
690 |
12-25 |
250 |
76 |
405 |
370 |
276 |
830 |
12-30 |
300 |
83 |
460 |
430 |
308 |
930 |
16-30 |
350 |
92 |
520 |
490 |
340 |
1010 |
16-34 |
400 |
102 |
580 |
550 |
374 |
1070 |
16-34 |
450 |
114 |
640 |
600 |
384 |
1140 |
20-34 |
500 |
127 |
715 |
660 |
448 |
1200 |
20-41 |
600 |
154 |
840 |
770 |
490 |
1340 |
20-41 |
700 |
165 |
910 |
875 |
542 |
1600 |
24-48 |
800 |
190 |
1025 |
990 |
607 |
1780 |
24-48 |
900 |
203 |
1125 |
1090 |
665 |
1920 |
28-54 |
1000 |
216 |
1255 |
1210 |
731 |
1960 |
28-58 |
1200 |
254 |
1485 |
1420 |
842 |
2360 |
32-58 |
