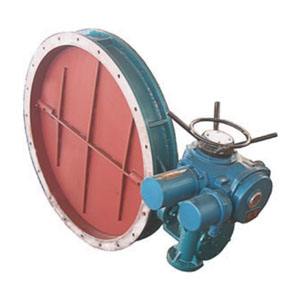

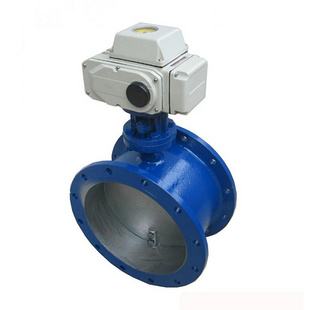

电动通风蝶阀
一、产品概述
电动通风蝶阀又叫电动烟气蝶阀。本公司经营的电动通风蝶阀、电动烟气蝶阀由角行程电动执行器和通风蝶阀组、烟气蝶阀成，它与电动单元组合仪表配合使用。电动通风蝶阀、电动烟气蝶阀亦可配置调节型电动执行器，执行机构内有伺服系弘，无须另配伺服放大器。执行机构可根据用户要求配置电子式电执行机构。电动通风蝶阀、电动烟气蝶阀具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气等。
二、主要零件材料
|
阀体、底座 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
|
蝶板 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
三、主要性能指标
|
项目 |
指标值 |
|
基本误差% |
±2.5 |
|
回差% |
2.0 |
|
死区% |
3.0 |
|
始终点偏差% |
±2.5 |
|
额定行程偏差% |
+2.5 |
|
允许泄漏量1/h |
2×10-2×阀额定容量 |
四、主要技术参数
|
阀体形式 |
钢板焊接阀 |
|
公称通径 |
DN50～1000mm |
|
公称压力 |
PN0.25、0.6、1.0 MPa |
|
法兰标准 |
JB、ANSI、GB、HG、JIS等 |
|
连接形式 |
法兰式、对夹式 |
|
压盖型式 |
压板压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
|
阀内件 |
碳钢、不锈钢、316、等 |
|
阀板形式 |
蝶形 |
|
流量特性 |
开关型(线性)、调节型(近似等百分比) |
|
执行机构 |
|
|
主要技术参数 |
电源电压：220V/380V、输入（输出）信号：4-20mA或1-10V·DC、 |
|
防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮 |
|
|
环境温度：-25～+70℃、环境湿度：≤95% |

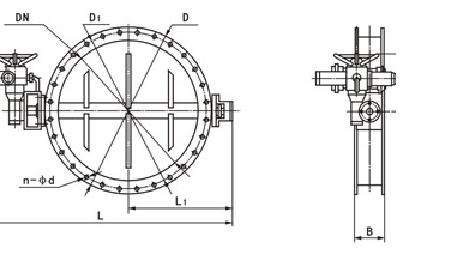

五、主要外形连接尺寸
|
DN |
D |
D1 |
L |
L1 |
L2 |
n-Фd |
b |
|
300 |
405 |
370 |
120 |
716 |
220 |
8-12 |
10 |
|
350 |
455 |
420 |
140 |
786 |
240 |
8-14 |
10 |
|
400 |
505 |
470 |
140 |
924 |
270 |
12-18 |
10 |
|
450 |
570 |
530 |
160 |
999 |
295 |
12-18 |
10 |
|
500 |
620 |
580 |
160 |
1079 |
325 |
12-18 |
10 |
|
600 |
720 |
680 |
180 |
1140 |
380 |
16-18 |
12 |
|
700 |
820 |
780 |
180 |
1240 |
430 |
16-18 |
12 |
|
800 |
920 |
880 |
200 |
1344 |
490 |
16-18 |
12 |
|
900 |
1040 |
990 |
200 |
1444 |
540 |
16-18 |
14 |
|
1000 |
1140 |
1090 |
220 |
1544 |
590 |
20-18 |
14 |
|
1100 |
1240 |
1190 |
220 |
1644 |
640 |
20-18 |
14 |
|
1200 |
1340 |
1290 |
240 |
1744 |
690 |
20-18 |
14 |
|
1300 |
1440 |
1390 |
240 |
1864 |
760 |
20-18 |
16 |
|
1400 |
1540 |
1490 |
260 |
2020 |
810 |
24-18 |
16 |
|
1500 |
1640 |
1590 |
260 |
2120 |
860 |
24-18 |
16 |
|
1600 |
1740 |
1690 |
280 |
2240 |
980 |
24-18 |
16 |
|
1700 |
1840 |
1790 |
280 |
2340 |
1030 |
28-22 |
16 |
|
1800 |
1940 |
1890 |
300 |
2440 |
1096 |
28-22 |
16 |
|
1900 |
2040 |
1990 |
300 |
2540 |
1146 |
32-22 |
16 |
|
2000 |
2150 |
2090 |
320 |
2640 |
1196 |
32-26 |
16 |
|
2200 |
2360 |
2300 |
340 |
3252 |
1296 |
36-26 |
16 |
|
2400 |
2560 |
2500 |
360 |
3452 |
1396 |
36-26 |
18 |
|
2600 |
2760 |
2700 |
380 |
3652 |
1496 |
40-26 |
18 |
|
2800 |
2960 |
2900 |
400 |
3852 |
1596 |
40-26 |
18 |
|
3000 |
3190 |
3110 |
400 |
3896 |
1698 |
44-30 |
18 |
|
3200 |
3390 |
3310 |
440 |
4110 |
1798 |
44-30 |
20 |
|
3400 |
3590 |
3510 |
440 |
4396 |
1898 |
48-30 |
20 |
|
3600 |
3790 |
3710 |
480 |
4636 |
1998 |
48-30 |
20 |
|
3800 |
4000 |
3910 |
480 |
4886 |
2098 |
52-30 |
22 |
|
4000 |
4210 |
4120 |
520 |
5160 |
2210 |
52-30 |
22 |
