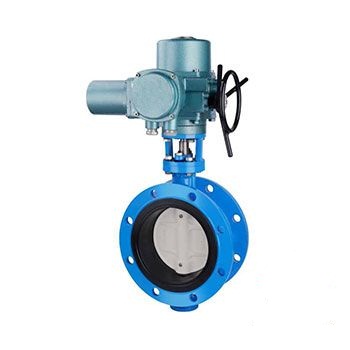

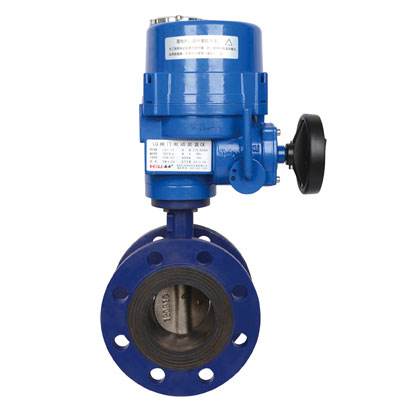

电动软密封法兰蝶阀

质量稳定 实行全过程质量监控，细致入微，全方位检测！
价格合理 高效内部成本控制，减少了开支，让利于客户！
交货快捷 先进生产流水线，充足的备货，缩短了交货期！

全国销售热线 0531-69926510

产品描述
服务承诺
订货流程
技术文档下载

电动法兰软密封蝶阀

一、产品用途

电动软密封法兰蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。
三、产品特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

二、采用标准

  1、设计标准：GB/T2238-1989
  2、法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
  3、结构长度:GB/T12221-1989
  4、压力试验:GB/T13927-1992;JB/T9092-1999

三、执行机构

  1.电源：380V/220V（特殊订货）、远程控制电压24VDC。
  2.环境温度：-20—+60℃（特殊订货-60—+80℃）
  3.相对温度：≤90%(25℃时）
  4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。
  5.防护等级：户外型和防爆型为IP55（可订制IP67）。
  6.工作制：为短时5分钟（可订制30分钟）。
  7.控制方式：开关型、调节型。
四、主要技术参数

公称通径	DN（mm）	50～1200
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

五、主要零件的材质

零件名称	材料
阀体	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

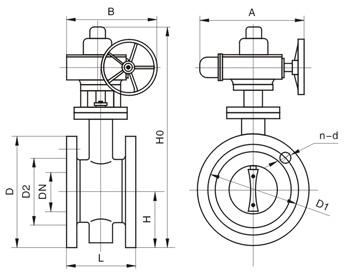

七、主要外形及连接尺寸

公称通径		长度	外形尺寸(参考值)				连接尺寸(标准值)
公称通径		长度	外形尺寸(参考值)				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	443	125	125	165	125	99	4-18	165	125	99	4-18
65	21/2	112	92.5	463	125	125	185	145	118	4-18	185	145	118	4-18
80	3	114	100	483	125	125	200	160	132	8-18	200	160	132	8-18
100	4	127	110	498	125	125	220	180	156	8-18	220	180	156	8-18
125	5	140	125	682	325	245	250	210	184	8-18	250	210	184	8-18
150	6	140	142.5	736	325	245	285	240	211	8-22	285	240	211	8-22
200	8	152	170	800	325	245	340	295	266	8-22	340	295	266	12-22
250	10	250	197.5	895	363	313	395	350	319	12-22	405	355	319	12-26
300	12	270	222.5	956	363	313	445	400	370	12-22	460	410	370	12-26
350	14	290	252.5	1029	363	313	505	460	429	16-22	520	470	429	16-26
400	16	310	282.5	1103	363	313	565	515	480	16-26	580	525	480	16-30
450	18	330	307.5	1186	465	439	615	565	530	20-26	640	585	548	20-30
500	20	350	335	1280	546	431	670	620	582	20-26	715	650	609	20-33
600	24	390	390	1321	546	556	780	725	682	20-30	840	770	720	20-36
700	28	430	447.5	1431	546	556	895	840	794	24-30	910	840	794	24-36
800	32	470	507.5	1542	546	556	1015	950	901	24-33	1025	950	901	24-39
900	36	510	557.5	1800	617	706	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	550	615	2363	632	706	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	630	727.5	2583	632	706	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	710	837.5	2710	790	1338	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	64	790	957.5	2845	868	1476	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	870	1057.5	3060	868	1476	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	950	1162.5	3350	965	1600	2325	2230	2150	48-48	2345	2230	2150	48-62

专业制造、专业服务，山东泰普阀门有限公司为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是山东泰普阀门有限公司永恒的主题。山东泰普阀门有限公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

守信合同，保证及时供货，随时保持与客户联系。

对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

山东泰普阀门有限公司产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。

产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。

对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高山东泰普阀门有限公司的服务质量。

订货流程

客户采购清单请传真至 0531-69926510，或来电咨询 0531-69926510}。

收到客户采购清单，为客户提供阀门型号选型与报价(价格清单)。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
