电动V型球阀
一、产品概述
电动V型球阀由电动执行机构和V型球阀组成，是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。电动V型球阀V型切口球面板在增大调节比的同时，在截流时对密封环还有剪切作用，因此适用于要求大调节比的控制系统，以及对含纤维质流体、料浆类流体的控制。既可用作控制调节阀，又可作关断切断阀。电动V型球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

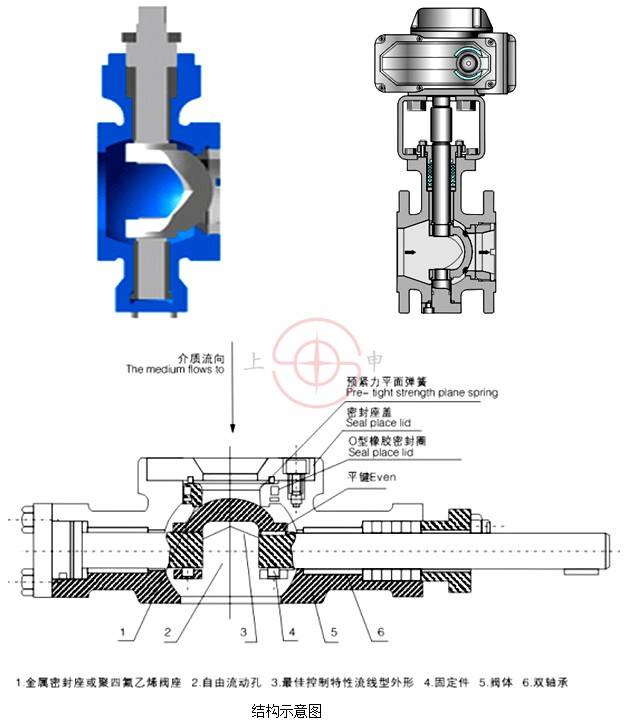

二、技术参数
|
型式 |
直通两体式铸造 V 型球阀 DN25～200 |
|
直通整体式铸造 V 型球阀 DN250～300 |
|
|
公称通径 |
DN25、32、40、50、65、80、100、125、150、200、250、300 |
|
公称压力 |
ANSI 150、300 Lb；JIS 10、20 K；PN1.6、2.5、4.0MPa |
|
连接形式 |
法兰连接 |
|
阀体材质 |
WCB、CF8、CF8M |
|
使用温度 |
常温型：-29～+150℃ 高温型：+150～+450℃ |
|
填料 |
常温型：楔型聚四氟乙烯填料 高温型：柔性石墨成型填料 |
三、电动执行机构标准规格
|
参数 |
10 |
20 |
40 |
60 |
100 |
150 |
|
输出轴力矩 |
10kgf·m |
20kgf·m |
40kgf·m |
60kgf·m |
100kgf·m |
150kgf·m |
|
电源电压 |
单相 AC100V、200V、220V，50/60Hz |
|||||
|
动作范围 |
0～90° |
|
|
|
|
|
|
动作时间 |
30 秒/（50Hz 时） |
45 秒 |
||||
|
驱动马达 |
20W |
30W |
90W |
90W |
100W |
100W |
|
保护装置 |
过热保护器（自动恢复型） |
|||||
|
环境温度 |
-25～+55℃ |
|||||
|
绝缘电阻 |
100MΩ（500V-DC） |
|||||
|
耐压值 |
AC1500V 1 分钟 |
|||||
|
手动操作 |
用可卸式手柄操作 |
|||||
|
限位元件 |
电动操作时：全开全闭极限开关；手动操作时：机械挡块 |
|||||
|
防水性 |
标准IP65/IP67/IP68 |
|||||
|
安装状态 |
可适应各种方向 |
|||||
|
本体材质 |
铝合金压铸 |
|||||
|
配线接口 |
PF 1/2×2 塑料防水接头 |
|||||
|
防爆等级 |
ExdII BT4/BT5/BT6或ExdII CT4/CT5/CT6 |
|||||
四、主要外形尺寸及连接
|
公称通径 |
尺 寸(mm) |
||||||||
|
对夹 |
法兰式 |
||||||||
|
DN(mm) |
D |
D |
D1 |
D2 |
q |
Z-Φd |
L |
H1 |
H2 |
|
40 |
82 |
145 |
110 |
85 |
16 |
40651 |
114 |
305 |
75 |
|
50 |
100 |
160 |
125 |
110 |
16 |
4--18 |
124 |
364 |
95 |
|
65 |
120 |
180 |
145 |
120 |
18 |
40651 |
145 |
379 |
105 |
|
80 |
131 |
195 |
160 |
135 |
20 |
40773 |
165 |
389 |
120 |
|
100 |
158 |
215 |
180 |
155 |
20 |
40773 |
194 |
402 |
140 |
|
125 |
180 |
245 |
210 |
185 |
22 |
40773 |
213 |
426 |
165 |
|
150 |
216 |
280 |
240 |
210 |
24 |
40778 |
229 |
453 |
185 |
|
200 |
268 |
335 |
295 |
265 |
26 |
40900 |
243 |
473 |
205 |
|
250 |
326 |
405 |
355 |
320 |
30 |
40902 |
297 |
540 |
240 |
|
300 |
460 |
460 |
410 |
3750 |
30 |
40902 |
338 |
590 |
290 |
|
350 |
470 |
|
|
|
|
|
|
|
|
|
400 |
525 |
|
|
|
|
|
|
|
|
不断提升服务质量，精益求精，“真诚的服务”是山东泰普阀门有限公司永恒的主题。山东泰普阀门有限公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
产品介绍，技术交流，非标产品设计，疑难解答。
守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
山东泰普阀门有限公司产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高山东泰普阀门有限公司的服务质量。
客户采购清单请传真至 0531-69926510，或来电咨询 0531-69926510}。
收到客户采购清单，为客户提供阀门型号选型与报价(价格清单)。
具体商定：交货期、特殊要求等事宜。
客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
