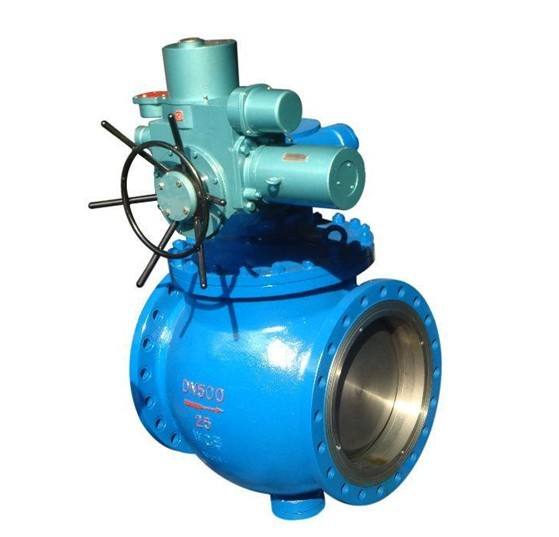

电动偏心半球阀
一、产品概述
电动偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。
二、产品应用
偏心半球阀是用于喷煤粉、控制法气体、含颗粒流体及粉沫固体介质输送的最佳设备,应用于冶金、选矿生产的煤粉喷吹专用阀。
三、产品特点
1、解决了工业生产中的浆状、混流液体、灰尘等介质在管道输送中沉淀、易结垢、阻塞,使阀门关不严等问题。
2、开关轻便,开启时球与壳体脱离,无任何接触,启动扭矩小,转动灵活。关闭时,半球与阀座的挤切作用能除去密封面上的污物,使阀门顺利启闭,安全系数高,密封性能好。
3、密封面的偏心结构,使球面能自动补偿磨损,能保持阀门的密封,使用寿命长。
4、该阀门T型是属于耐磨硬密封球阀,它的密封副材料是特殊的,密封面要经过特殊耐磨处理。处理后表面达到HRC65-72度,故阀门的耐磨性能特别好。
5、阀门表面油漆,有常温和高温两种。高温用耐温600℃的进口漆,喷涂后,高温使用不烧漆、炭化、焦化现象。
四、性能参数及执行标准:
公称压力MPa |
1.0 |
1.6 |
2.5 |
4.0 |
阀门强度试验压力MPa |
1.5 |
2.4 |
3.8 |
6.0 |
阀门密封试验压力MPa |
1.1 |
1.8 |
2.8 |
4.5 |
适用温度℃ |
≤425℃ ≤325℃常温 |
|||
主要材质 |
铸钢、不锈钢 |
|||
密封形式 |
软密封、硬密封 |
|||
适用介质 |
煤粉、煤灰、含尘、气体 |
|||
法兰标准 |
JB/T82.1-94 |
|||
阀门结构长度标准 |
GB12221-89 |
五、主要外形及尺寸
PN1.6偏心半球阀外形及结构尺寸 (mm) |
|||||||
DN |
L |
D |
D1 |
D2 |
b |
Z-d |
H |
100 |
229 |
229 |
180 |
156 |
22 |
8-18 |
330 |
125 |
254 |
254 |
210 |
184 |
22 |
8-18 |
345 |
150 |
267 |
267 |
240 |
211 |
24 |
8-22 |
370 |
200 |
292 |
292 |
295 |
266 |
24 |
12-22 |
405 |
250 |
330 |
330 |
355 |
319 |
26 |
12-26 |
480 |
300 |
403 |
403 |
410 |
370 |
28 |
12-26 |
520 |
350 |
430 |
430 |
470 |
429 |
30 |
16-26 |
570 |
