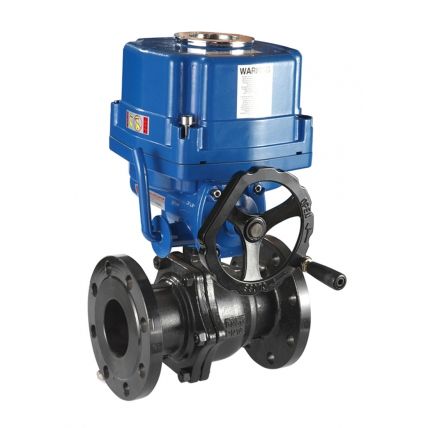

电动防爆球阀
一、产品概述

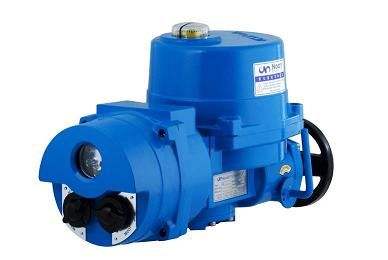

防爆电动球阀有角行程防爆电动执行器及球阀球体组成，执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。防爆电动球阀,防爆等级为dⅡBT4、防护等级为IP67、带现场控制装置。防爆电动球阀主要特点为：不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。
二、主要技术参数
|
阀体 |
|
|
阀体形式 |
直通铸造球阀 |
|
公称通径 |
DN15～300mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
|
法兰标准 |
JIS、ANSI、GB、JB、HG等 |
|
连接形式 |
法兰式、螺纹式 |
|
阀盖形式 |
一体式 |
|
压盖型式 |
压盖压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
阀芯形式 |
O型球体阀芯 |
|
流量特性 |
近似快开型 |
|
电装技术参数 |
电源电压：220V/380V、输入（输出）信号：4-20mA或1-5V-DC |
|
环境温度：-25～+70℃、环境湿度：≤95% |
|
|
防爆等级BT4-BT6 |
|
|
调节型、开关型 |
|

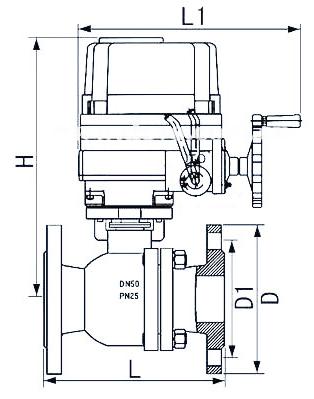

三、主要外形及连接尺寸
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||||
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|||||||
|
H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
|||||||
|
H1 |
根据所配执行机构型号而定 |
||||||||||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|||||||
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|||||||
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|||||||
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|||||||
|
A、A1 |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
||||||||||||||||||||
