电动螺纹球阀
一、产品概述
电动螺纹球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置。
二、执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
3、检验主试验：JB/T 9092、API 598。
三、主要零件材质
|
连接方式 |
内螺纹连接 |
对焊连接 |
||||||
|
零件名称 |
阀体阀盖 |
WCB |
CF8(304) |
CF8M(316) |
WCB |
CF8(304) |
CF8M(316) |
|
|
球体、阀杆 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
||
|
密封圈、填料 |
增强聚四氟乙烯、对位聚苯 |
|||||||
|
适用工况 |
适用介质 |
水、蒸汽 |
硝酸等 |
醋酸等 |
水、蒸汽 |
硝酸等 |
醋酸等 |
|
|
适用温度 |
-29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯) |
|||||||
四、参数性能
|
试验压力 （Mpa） |
公称压力（Mpa） |
压力级（class） |
JIS(Mpa) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
气密试验 |
0.5～0.7 |
|||||||||

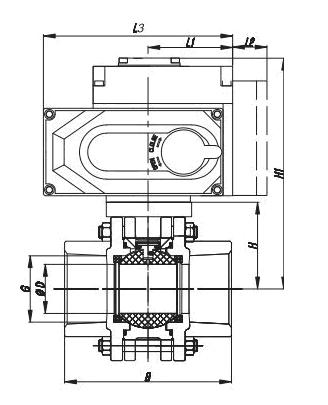

五、主要外形及尺寸
|
公称通径 |
内螺纹连接 |
||||||
|
mm |
inch |
D |
E (mm) |
H |
管螺纹G |
B |
重量 (Kg) |
|
10 |
3/8 |
10 |
60 |
157 |
3/8″ |
95 |
0.34 |
|
15 |
1/2 |
15 |
75 |
168 |
1/2″ |
110 |
0.47 |
|
20 |
3/4 |
20 |
80 |
170 |
3/4″ |
110 |
0.68 |
|
25 |
1 |
25 |
90 |
180 |
1″ |
140 |
1.2 |
|
32 |
11/4 |
32 |
110 |
185 |
11/4″ |
140 |
1.9 |
|
40 |
11/2 |
38 |
125 |
200 |
11/2″ |
180 |
2.7 |
|
50 |
2 |
50 |
144 |
210 |
2″ |
180 |
3.9 |
|
65 |
21/2 |
64 |
186 |
230 |
21/2″ |
200 |
7.1 |
|
80 |
3 |
78 |
206 |
250 |
3″ |
250 |
11.5 |
|
100 |
4 |
98 |
240 |
270 |
4″ |
250 |
20.5 |
不断提升服务质量，精益求精，“真诚的服务”是山东泰普阀门有限公司永恒的主题。山东泰普阀门有限公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
产品介绍，技术交流，非标产品设计，疑难解答。
守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
山东泰普阀门有限公司产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高山东泰普阀门有限公司的服务质量。
客户采购清单请传真至 0531-69926510，或来电咨询 0531-69926510}。
收到客户采购清单，为客户提供阀门型号选型与报价(价格清单)。
具体商定：交货期、特殊要求等事宜。
客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
