电动流量调节阀（流量控制系统）
一、产品概述
电控流量控制系统，是由电动调节阀、电磁流量计、调节仪组成，可以完成现代工业过程中对管道流量的全自动控制。具有安装方便、响应快、控制精度高、整定方便、性能可靠等特点。广泛适用于化工、食品、生物医药、环保、冶金、给排水、造纸、电力等行业。
二、工作原理
在化工、石油、钢铁、轻工等生产过程中，都要求对流量进行控制。流量控制系统由流量计、调节器和流量调节装置组成。流量计用来测量被控流量，并把它变换成可直接与给定量比较的物理量（一般是电压）。当流量计的输出与给定量之间存在偏差时，调节器对偏差信号进行处理并输送给流量调节装置。流量调节装置据此调节阀门的开启程度，以改变管道中的流量，使之趋于期望值并保持在期望值附近。流量调节装置依流体的传输方式不同有多种形式。
三、技术参数
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数(KV) |
单座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
850 |
1180 |
|
|
允许压差(MPa) |
单座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
|
套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
|
公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
|||||||||||||
|
压盖形式 |
螺栓压紧式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
|
阀芯形式 |
单座式、套筒式 |
|||||||||||||
|
流量特性 |
等百分比 |
|||||||||||||
|
配置执行器类别 |
3810系列、PSL系列等电动执行器(客户指定品牌亦可) |
|||||||||||||
|
执行器参数 |
电源电压：220V、380V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|||||||||||||
|
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
||||||||||||||
|
环境温度：-25～+70℃、环境湿度：≤95% |
||||||||||||||
四、调节阀性能参数
|
项目 |
指标值 |
||
|
基本误差% |
配3810L±2.5； 配PSL±1.0 |
||
|
回差% |
配381L ±2.0； 配PSL±1.0 |
||
|
死区% |
1.0 |
||
|
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
|
始点±2.5 |
终点±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
额定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×阀额定容量 |
||
|
可调范围R |
30：1 |
||

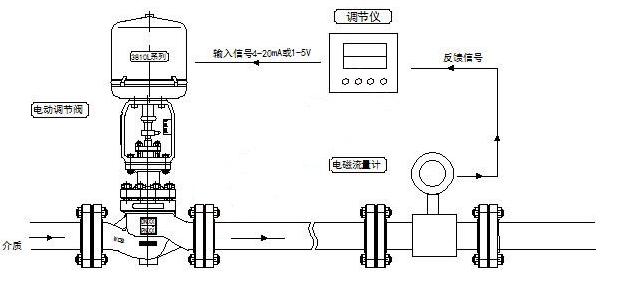

五、原理图
