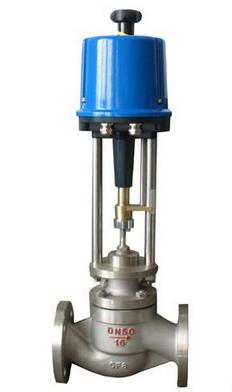

    电动单座调节阀
    一、产品概述
          电动单座调节阀,由PS系列和3810系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。
          广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

    二、主要零件材料
    1 阀体 WCB CF8 CF8M CF3M
    2 阀座 304 304 316 316L
    3 阀芯 304 304 316 316L
    4 导向套 WCB CF8 CF8M CF3M
    5 阀盖 WCB CF8 CF8M CF3M
    6 阀杆 304 304 316 316L
    7 填料 PTFE/柔性石墨
    8 弹簧 65Mn 304 316 316L
    9 螺母 304 304 316 316L

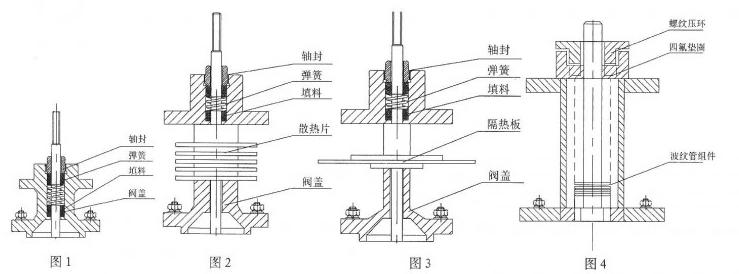

    三、阀盖形式

    (1)常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
    (2)高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
    (3)波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
    (4)低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

    四、主要技术参数
    公称通径mm G3/4” 20 25 32 40 50 65 80 100 125 150 200 250 300
    阀座通径mm 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200 250 300
    额定流量系数kv 直线型 0.08 0.12 0.20 0.32 0.5 0.8 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
    等百分比             1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
    公称压力(MPa) 0.6,1.6, 2.5, 4.0, 6.4
    行程(mm) 10 16 25 40 60 100
    流量特性 直线 直线,等百分比,快开
    工作温度℃ -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
    法兰尺寸 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
    阀体材质 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
    阀芯材质 1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
    阀体型式 直通单座铸造球型阀
    上阀盖型式 普通式(常温),热片式(中温),长颈式(低温)
    配用电动执行机构型号 PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312 PSL325
    361L 381LSA-08 361LXA-08 381LSA-20 361LSB-30 381LSB- 50 381LSC-65 381LSC-99
    防爆型 361LXA-20 361LXB-30 361LXB-50

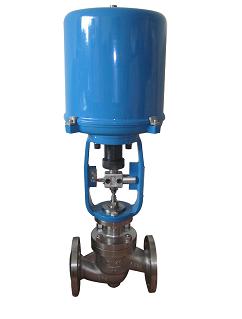

    五、电动执行机构性能
    1、主要性能参数
    型号 额定输出力N 速度mm/s 技术参数
    PSL 381L PSL 381L PSL 381L PSL 361L
    201 361LSA-08
    361LXA-08
    1000 800
    800
    0.25 4.2
    4.2
    电源:AC220V 50Hz
    输入信号:DC4-20mA
    DC1-5V
    (信号线用屏蔽线)
    输出信号:DC4~20mA
    防护等级:IP67
    带手轮
    电源:AC220V 50Hz
    输入信号:DC4-20mA
    DC1-5V
    (信号线用屏蔽线)
    输出信号:DC4~20mA
    防护等级:相当IP55
    隔爆标志:ExdⅡBT4
    带手柄
    202 361LSA-20
    361LXA-20
    2000 2000
    2000
    0.50 2.1
    2.1
    204 361LSB-30
    361LXB-30
    4500 3000
    3000
    0.50 3.5
    3.5
    208 361LSB-50
    361LXB-50
    8000 5000
    5000
    1.00 1.7
    1.7
    312 361LSC-65 12000 6500 0.60 2.8
    325 361LSC-99 25000 10000 1.0 2.0
    2、主要性能指标
    项目 指标值
    基本误差% 配3810L±2.5; 带定位器 ±1.0
    回差% 配381L ±2.0; 配PSL±1.0
    死区% 1.0
    始终点偏差% 电开 始点 ±2.5
    终点 ±2.5
    电关 始点 ±2.5
    终点 ±2.5
    可调范围 50:1
    额定行程偏差% 2.5
    泄量量L/H 符合JB/T7387-94 IV级 小于阀的额定容量×10-4
    3、允许压差
    公称通径(mm) 20 25 40 50 65 80 100 150 200 250 300
    阀座直径(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    执行机构 允许压差△P(MPa)
    配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
    PSL204           4.31 2.76 1.76 1.04 0.69 0.44
    PSL208                 1.86 1.23 0.78 0.50 0.35 0.20
    PSL320                       1.26 0.87 0.49 0.32 0.22
    配361L 381LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
    381LSB-50           4.79 3.06 1.96 1.16 0.76 0.49
    381LSC-65                 1.51 0.99 0.64 0.41 0.28
    381LSC-99                       0.63 0.44 0.25 0.16 0.11
    注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决。

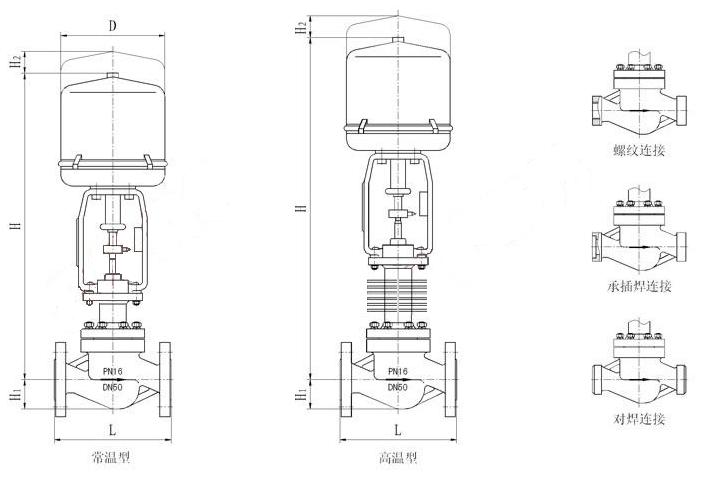

    六、主要外型尺寸

    公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
    结构长度
    (L)
    PN16/25 185 200 205 222 250 276 298 350 410 451 600 670 735
    PN40 190 205 210 230 255 285 310 355 425 460 615 685 750
    PN64、100 200 210 220 251 286 311 337 394 440 475 630 700 765
    常温型
    (H)
    PN16/25 699 711 728 728 731 827 839 857 895 1140 1160 1305 1512
    PN40 679 721 738 738 741 837 849 867 905 1150 1180 1335 1565
    PN64/100 682 733 750 750 753 849 861 879 917 1180 1240 1385 1605
    高温型
    (H)
    PN16/25 849 861 893 893 901 975 1024 1067 1250 1400 1420 1513 1670
    PN40 859 871 903 903 911 985 1034 1077 1260 1415 1440 1545 1690
    PN64/100 875 885 915 915 923 997 1055 1095 1280 1450 1465 1575 1720
    H1 PN16/25 53 58 68 73 80 90 98 108 123 140 168 203 230
    PN40 53 58 68 73 80 90 98 115 135 150 188 223 255
    PN64/100 63 68 75 83 88 100 105 125 148 170 203 235 265
    相关名称:电动单座调节阀、电动套筒调节阀、精小型电动调节阀
