电动波纹管调节阀(波纹管密封调节阀)
一、产品概述
电动波纹管密封调节阀,由3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成,电动执行机构为一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动波纹管密封调节阀阀芯采用上导向结构,结构紧凑,有呈S流线型的流道,使其压降损失小、流量大,可调范围广,流量特性精度高,符合IEC534-1-1976标准。上阀盖采用波纹管密封结构,适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。另外该阀也可用在真空的场合。
二、主要技术参数
● 阀体
阀体形式 |
直通铸造球型阀 |
公称通径 |
DN25~300mm |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
法兰标准 |
GB/T9113、 JB/T79 |
连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
阀盖形式 |
波纹管密封型-40~+350℃ |
压盖型式 |
螺栓压紧式 |
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
阀芯形式 |
单座、笼式、套筒型阀芯 |
流量特性 |
线性、等百分比 |
● 执行机构
执行器型号 |
3810系列、PSL系列 |
主要技术参数 |
电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄 |
|
环境温度:-25~+70℃、环境湿度:≤95% |
三、主要零件材料
1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
2 |
阀座、套筒 |
304 |
304 |
316 |
316L |
3 |
阀芯 |
304 |
304 |
316 |
316L |
4 |
导向套、并帽 |
304 |
304 |
316 |
316L |
5 |
垫片 |
聚四氟乙烯(PTFE)/金属石墨垫片 |
|||
6 |
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
7 |
阀杆 |
304 |
304 |
316 |
316L |
8 |
波纹管 |
304 |
304 |
316 |
316L |
9 |
填料 |
聚四氟乙烯(PTFE)/柔性石墨 |
|||
10 |
螺母 |
304 |
304 |
316 |
316L |
四、主要性能指标
项目 |
指标值 |
||
基本误差% |
配3810L±2.5; 配PSL±1.0 |
||
回差% |
配381L ±2.5; 配PSL±1.0 |
||
死区% |
1.0 |
||
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
始点±2.5 |
终点±2.5 |
||
电关 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
额定行程偏差% |
≤2.5 |
||
泄露量L/h |
0.01%×阀额定容量 |
||
可调范围R |
30:1 |
五、额定流量系数Kv、允许压差
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径 dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数KV |
单座 |
11 |
17 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
笼式 |
9 |
15 |
23 |
35 |
59 |
95 |
148 |
236 |
355 |
568 |
885 |
1260 |
|
套筒 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
允许压差(MPa) |
单座 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.28 |
笼式 |
5.8 |
5.0 |
4.9 |
4.3 |
3.0 |
3.7 |
3.5 |
3.1 |
2.8 |
2,8 |
2.4 |
2.0 |
|
套筒 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |

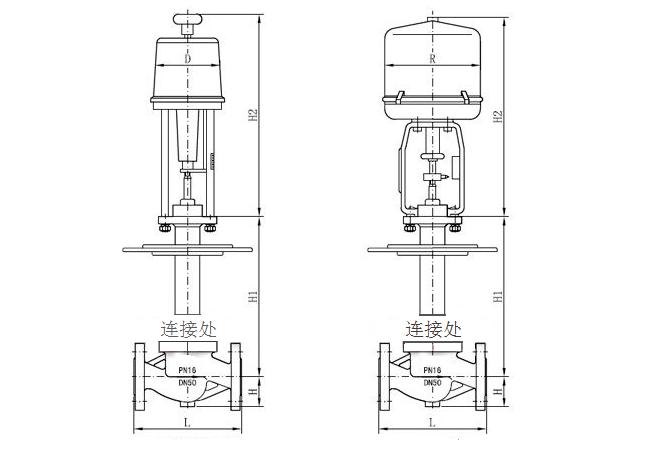

六、主要外形及连接尺寸
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
PN40 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
|
PN64 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
|
H |
PN16/25 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
PN40 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
PN64 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
H1 |
365 |
425 |
430 |
445 |
660 |
680 |
690 |
748 |
740 |
780 |
820 |
880 |
|
H2 |
PSL |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
3810 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
D |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
R |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,
请咨询公司技术部门索取最新数据。
