电动三通分(合)流调节阀
一、产品概述
电动三通分(合)流调节阀采用双阀芯上下导 向结构,配用电动执行机构机构,阀体为三通结构,即一进两出(分流型),两进一出(合流型),从而达 到流体混合升温或降温,或流体不等量分流,满足不同工矿的 使用要求。该阀体具有结构紧凑、重量轻、动作灵敏、压降损 失小、阀容量大、流量特性精确和维修方便等优点。可用于各 种不同的工作条件,特别适用于石油工业热交换器的温度控制 系统和其他的各行业的自动化控制系统。 本系列产品有常温型、高温型、低温型、调节切断型、波 纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4; 阀体口径范围DN20-DN300;适用流体温度-150℃-+560℃范围 内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有 直线、等百分比。多种规格可供选择。

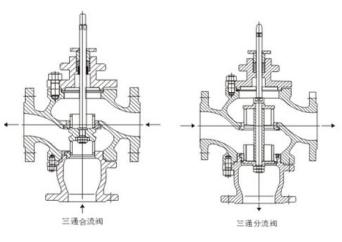

二、主零件材料及结构图
1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
阀座 |
304 |
304 |
316 |
316L |
|
3 |
阀芯 |
304 |
304 |
316 |
316L |
|
4 |
导向套 |
WCB |
CF8 |
CF8M |
CF3M |
|
5 |
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
|
6 |
阀杆 |
304 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
||||
8 |
弹簧 |
65Mn |
304 |
316 |
316L |
|
9 |
螺母 |
304 |
304 |
316 |
316L |

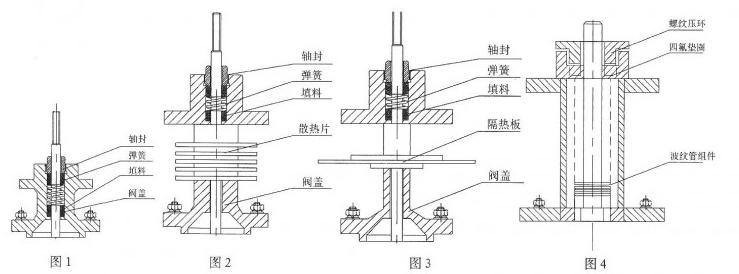

三、阀盖分四种形式
(1)常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
(2)高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
(3)波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
(4)低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
四、主要技术参数
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
KV值 |
合流 |
6.3 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
分流 |
|
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
公称压PN(MPa) |
1.6 2.5 4.0 6.4 10.0 |
|||||||||||||
执行机构号 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
|||||||
3810L |
381LSA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-160 |
||||||||
固有流量特性 |
直线、等百分比 |
|||||||||||||
固有可调比 |
30:1 |
|||||||||||||
工作温度(℃) |
普通型:铸钢-40-250;铸不锈钢-60-250 散热型:铸钢-40-450;铸不锈钢-60-450 |
|||||||||||||
输入信号 |
0-10mADC、4-20mADC、220VAC(开关信号) |
|||||||||||||
电源电压 |
220VAC 50Hz |
五、电动执行机构主要性能参数
型号 |
额定输出力N |
速度mm/s |
技术参数 |
||||
PSL |
381L |
PSL |
381L |
PSL |
381L |
PSL |
381L |
201 |
381LSA-08 |
1000 |
800 |
0.25 |
4.2 |
电源:AC220V 50Hz |
电源:AC220V 50Hz |
202 |
381LSA-20 |
2000 |
2000 |
0.50 |
2.1 |
||
204 |
381LSB-30 |
4500 |
3000 |
0.50 |
3.5 |
||
208 |
381LSB-50 |
8000 |
5000 |
1.00 |
1.7 |
||
312 |
381LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
325 |
381LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
六、主要性能指标
项目 |
指标值 |
||
基本误差% |
配3810L±2.5; 带定位器 ±1.0 |
||
回差% |
配381L ±2.0; 配PSL±1.0 |
||
死区% |
1.0 |
||
始终点偏差% |
电开 |
始点 |
±2.5 |
终点 |
±2.5 |
||
电关 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
可调范围 |
50:1 |
||
额定行程偏差% |
2.5 |
||
泄量量L/H |
符合JB/T7387-94 IV级 小于阀的额定容量×10-4 |
七、允许压差
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||||
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
执行机构 |
允许压差△P(MPa) |
||||||||||||||||
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
|
|
|
PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|
|
|
PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
|
配381L |
381LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
381LSB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
|
|
|
381LSC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
|
|
|
381LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,
请与我们联系,采取适当方法可解决

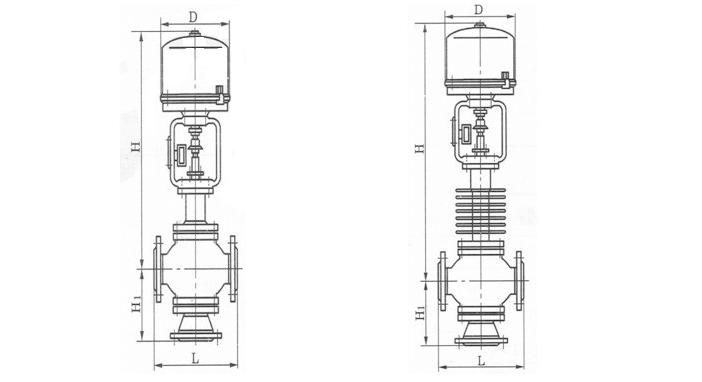

六、主要外型尺寸(仅供参考)
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
结构长度 |
PN16/25 |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
670 |
770 |
||
PN40 |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
690 |
795 |
|||
PN64 |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
752 |
819 |
|||
常温型 |
PN16/25 |
535 |
553 |
556 |
698 |
703 |
959 |
969 |
981 |
1061 |
1076 |
1109 |
1361 |
1458 |
||
PN40 |
540 |
558 |
561 |
703 |
708 |
964 |
974 |
986 |
1066 |
1081 |
1114 |
1366 |
1463 |
|||
PN64 |
545 |
563 |
566 |
708 |
713 |
969 |
979 |
991 |
1071 |
1086 |
1119 |
1371 |
1468 |
|||
高温型 |
PN16/25 |
735 |
753 |
756 |
898 |
903 |
1209 |
1219 |
1231 |
1381 |
1396 |
1429 |
1711 |
1808 |
||
PN40 |
745 |
763 |
766 |
908 |
913 |
1219 |
1229 |
1241 |
1391 |
1406 |
1439 |
1721 |
1818 |
|||
PN64 |
755 |
773 |
776 |
918 |
923 |
1229 |
1239 |
1251 |
1401 |
1416 |
1449 |
1731 |
1828 |
|||
H1 |
PN16/25 |
95 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
465 |
||
PN40 |
100 |
122 |
125 |
144 |
149 |
193 |
213 |
225 |
273 |
283 |
325 |
446 |
470 |
|||
PN64 |
105 |
127 |
130 |
149 |
154 |
198 |
218 |
230 |
278 |
288 |
330 |
451 |
475 |
|||
H2 |
87 |
90 |
||||||||||||||
D |
225 |
257 |
310 |
|||||||||||||
压力等级 |
GB:1.6、2.5、4.0、6.4MPa ANSI:150、300、600LB JIS:10、20、30K |
|||||||||||||||
执行机构 |
PSL系列、3810系列、DKJ或DKZ系列等 |
