气动法兰闸阀

一、产品概述
     气动法兰闸阀是具有气动执行机构(双层气缸，并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动-手动转换装置)的低支架明杆气动闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于气动闸阀具备缓冲机构，能有效地减速轻了关闭不锈钢气动阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。
气动闸阀的执行机构具有正、反两种作用功能，故阀的开、关方式有气开、气关两种作用方式。气动闸阀采用金属接触式独特结构、动作可靠，具有极高的切断性能，比常规的切断阀优越。气动闸阀具有优良的切断性能，在工业领域得到广泛应用。气动闸阀性能可靠、操作切换和维修方便，广泛应用于石油、化工、海运等部门广泛用于对各类介质控制。
二、产品特点
  1、气动闸阀配有气动执行机构和手动机构。
  2、闸阀执行器采用双层气缸结构，它与单气缸式气动闸阀相比，提升力增大了一倍。
  3、解决了单气缸式气动闸阀的某些阀板在阀体内楔死而打不开的弊病。
  4、具备缓冲机构，能有效地减轻关闭阀门时由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损，同时也能避免闸板卡死的现象。
  5、密封性能非常好，允许泄漏量达到10-8×KV。
  6、使用范围广，温度可由-196℃ - 600℃，口径40mm - 600mm。阀座有平行、60°V型切口和90°V型切口三种，适应不同使用场合需要。
  7、气动闸阀阀体可用夹套形式保温，用以介质冷却后易堵塞，凝结或结焦场合使用。
三、主要技术参数

公称通径(mm)	40	50	80	100	125	150	200	250	300	350	400	450	500	600
额定KV值	170	270	510	940	1400	2200	3500	8500	9600	13000	17000	25000	27000	38000
公称压力	PN1.6Mpa、PN4.0Mpa、PN6.4Mpa
活塞直径(mm)	120		160			280			360		420		540
操作压力	0.3Mpa-P0.5Mpa
介质温度	标准：-20℃-250℃ 高温：250℃-500℃ 低温：-196℃--20℃
允许泄漏量	10-8×KV
流量特性	近似直线
动作方式	继续、连续（配阀门定位器）

四、结构特点

长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象，本企业引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀，克服了一般闸阀密封不良，生锈等缺陷，弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。
五、性能参数

适用介质	适用温度（℃）	材料
适用介质	适用温度（℃）	阀体、阀盖	阀座、闸板及密封圈	阀杆	填料	气缸
水、蒸汽、油品等	≤350	碳素钢	堆焊铁基合金	铬不锈钢	柔性石墨	无缝钢管

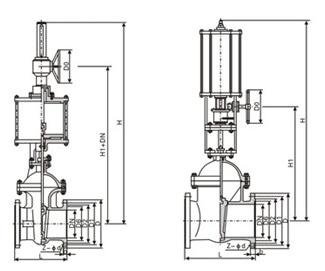

六、主要外形及尺寸

DN	PN	L	H	h	A	C	Gkg
40	PN16	250	675	255	120	200	29
40	PN64	250	675	255	120	200	31
50	PN16	250	685	255	120	200	32
50	PN64	250	685	255	120	200	40
80	PN16	280	800	340	120	200	42
80	PN64	310	800	340	160	240	52
100	PN16	300	850	370	120	200	80
100	PN64	350	850	370	160	240	90
125	PN16	325	1020	415	120	200	95
125	PN64	400	1020	415	160	240	105
150	PN16	350	1085	455	160	240	110
150	PN64	450	1085	455	280	360	130
200	PN16	400	1195	515	160	240	215
200	PN64	500	1195	515	280	360	275
250	PN16	450	1460	580	160	240	320
250	PN64	550	1460	580	280	360	380
300	PN16	500	1575	645	280	360	440
300	PN64	600	1575	645	360	360	500
350	PN16	550	1890	810	280	360	520
350	PN64	650	1890	810	360	440	580
400	PN16	600	2070	900	360	440	850
400	PN64	700	2070	900	420	500	910
450	PN16	650	2350	975	360	440	890
450	PN64	750	2350	975	420	500	1000
500	PN16	700	2500	1073	360	440	950
500	PN64	800	2500	1073	540	620	1200
600	PN16	750	2930	1302	360	440	1100
600	PN64	850	2930	1302	540	620	1300
