气动多层次硬密封法兰蝶阀

一、产品概述

气动多层次硬密封法兰蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。采用新型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

二、产品特点

     由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使电动蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
  1、开启力矩小，灵活方便，省力节能。
  2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
  3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

三、执行标准

  1、设计标准 : GB/T12238-1989；JB/T8527-1997
  2、法兰连接尺寸: GB/T9113.1-2000；GB/T9113.2-2000、GB/T9115.1-2000；GB/T9115.2-2000
  3、结构长度:  GB/T12221-1989
  4、压力试验:  GB/T13927-1992；JB/T9092-1999
四、附件选项（可选择下列附件）
  1、切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
  2、调节型附件：电气定位器、气动定位器、电气转换器。
  3、气源处理附件：空气过滤减压阀、气源处理三联件。
  4、手动机构：手操机构

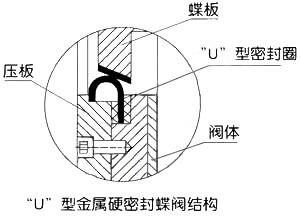

五、三偏心特点及原理
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

1、偏离管道中心

2、偏离密封面中心

3、倾斜的锥形

六、主要技术参数

公称通径	DN（mm）	50～2000				50～500
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
渗漏率	＜0.1×DNmm3/s（符合GB/T13927-92标准）
适用温度	碳钢:-29℃～425℃ 不锈钢-40℃～600℃
适用介质	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式	蜗杆蜗轮传动、气传动、电传动

七、主要零件的材质

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
轴承	奥氏体不锈钢、304氮化
填料	柔性石墨

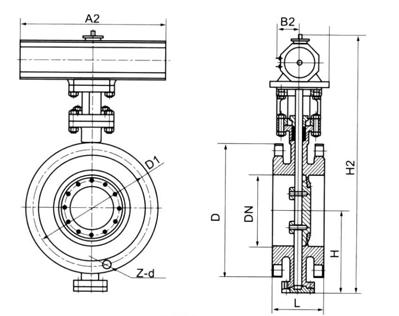

八：外形尺寸图

公称通径DN	外形尺寸						连接尺寸
	L		H	D643H			PN0.6MPa			PN1.0MPa
	短	长	H	H2	A2	B2	D	D1	Z-d	D	D1	Z-d
50	108	150	112	625	245	72	140	110	4-14	165	125	4-18
65	112	170	115	625	245	72	160	130	4-14	185	145	4-18
80	114	180	120	645	245	72	190	150	4-18	200	160	8-18
100	127	190	138	675	355	92	210	170	4-18	220	180	8-18
125	140	200	164	715	355	92	240	200	8-18	250	210	8-18
150	140	210	175	800	355	92	265	225	8-18	285	240	8-22
200	152	230	200	850	250	170	320	280	8-18	340	295	8-22
250	165	250	243	925	250	170	375	335	12-18	395	350	12-22
300	178	270	250	1035	450	220	440	395	12-22	445	400	12-22
350	190	290	280	1070	450	220	490	445	12-22	505	560	16-22
400	216	310	305	1190	450	220	540	495	16-22	565	515	16-26
450	222	330	350	1250	650	280	595	550	16-22	615	565	20-26
500	229	350	380	1290	650	280	645	600	20-22	670	620	20-26
600	267	390	445	1455	850	380	755	705	20-26	780	725	20-30
700	292	430	480	1585	850	380	860	810	24-26	895	840	24-30
800	318	470	530	1700	1250	380	975	920	24-30	1015	950	24-33
900	330	510	580	1965	1250	380	1075	1020	24-30	1115	1050	28-33
1000	410	550	650	2015	1250	380	1175	1120	28-30	1230	1160	28-36
1200	470	630	760	2250	1250	380	1405	1340	32-33	1455	1380	32-39
1400	530	710	850				1630	1560	36-36	1675	1590	36-42
1600	600	790	1030				1830	1760	40-36	1915	1820	40-48
1800	670	870	1230				2045	1970	44-39	2115	2020	44-48
2000	760	950	1350				2265	2180	48-42	2325	2230	48-48
