气动法兰式硬密封蝶阀
一、产品概述
气动法兰式硬密封蝶阀采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮传动，安全可靠;大口径阀门采用气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。气动法兰式硬密封蝶阀适用于温度0℃-1200℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的场合。
二、产品特点
1、小型轻便，容易拆装及维修，并可在任意位置安装;
2、结构简单、紧凑、90°回转开启迅速;
3、操作扭矩小，省力轻巧;
4、流量特性趋于直线，调节性能好;
5、启闭试验次数多达数万次，寿命长;
6、密封件可更换，密封可靠达到双向密封，气体试验泄漏为零;
7、密封材料耐老化、耐腐蚀、可适于多种介质。
三、附件的选项（可选择下列附件）
1、切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
2、调节型附件：电气定位器、气动定位器、电气转换器。
3、气源处理附件：空气过滤减压阀、气源处理三联件。
4、手动机构：手操机构
四、主要技术参数
|
公称通径 |
DN（mm） |
50～1200 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||

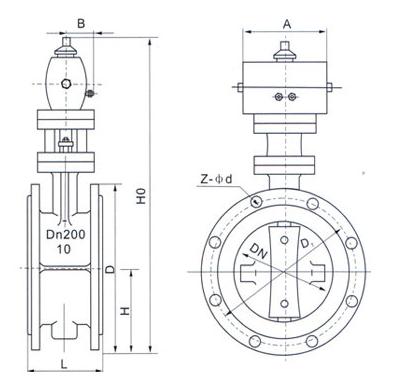

五、主要外形尺寸
|
公称通径 |
长度 |
外形尺寸 |
连接尺寸(标准值) |
|||||||||||
|
1.0MPa |
1.6MPa |
|||||||||||||
|
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|
80 |
3 |
114 |
100 |
413 |
245 |
72 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|
100 |
4 |
127 |
110 |
428 |
240 |
72 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
|
125 |
5 |
140 |
125 |
444 |
240 |
72 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
|
150 |
6 |
140 |
142.5 |
553 |
350 |
93 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
|
200 |
8 |
152 |
170 |
678 |
350 |
93 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
|
250 |
10 |
250 |
197.5 |
742 |
550 |
350 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
12-26 |
|
300 |
12 |
270 |
222.5 |
803 |
600 |
350 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
12-26 |
|
350 |
14 |
290 |
252.5 |
866 |
600 |
350 |
505 |
460 |
429 |
16-22 |
520 |
470 |
429 |
16-26 |
|
400 |
16 |
310 |
282.5 |
940 |
600 |
350 |
565 |
515 |
480 |
16-26 |
580 |
525 |
480 |
16-30 |
|
450 |
18 |
330 |
307.5 |
995 |
750 |
380 |
615 |
565 |
530 |
20-26 |
640 |
585 |
548 |
20-30 |
|
500 |
20 |
350 |
335 |
1058 |
750 |
380 |
670 |
620 |
582 |
20-26 |
715 |
650 |
609 |
20-33 |
|
600 |
24 |
390 |
390 |
1163 |
750 |
380 |
780 |
725 |
682 |
20-30 |
840 |
770 |
720 |
20-36 |
|
700 |
28 |
430 |
447.5 |
1283 |
750 |
380 |
895 |
840 |
794 |
24-30 |
910 |
840 |
794 |
24-36 |
|
800 |
32 |
470 |
507.5 |
1398 |
750 |
380 |
1015 |
950 |
901 |
24-33 |
1025 |
950 |
901 |
24-39 |
|
900 |
36 |
510 |
557.5 |
1498 |
1250 |
380 |
1115 |
1050 |
1001 |
28-33 |
1125 |
1050 |
1001 |
28-39 |
|
1000 |
40 |
550 |
615 |
1608 |
1500 |
580 |
1230 |
1160 |
1112 |
28-36 |
1255 |
1170 |
1112 |
28-42 |
|
1200 |
48 |
630 |
727.5 |
1876 |
1500 |
580 |
1455 |
1380 |
1328 |
32-39 |
1485 |
1390 |
1328 |
32-48 |
不断提升服务质量，精益求精，“真诚的服务”是山东泰普阀门有限公司永恒的主题。山东泰普阀门有限公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
产品介绍，技术交流，非标产品设计，疑难解答。
守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
山东泰普阀门有限公司产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高山东泰普阀门有限公司的服务质量。
