气动软密封法兰蝶阀
一、产品概述
气动软密封法兰蝶阀产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。采用新型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。
二、产品特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
三、执行标准
1、设计标准：GB/T2238-1989
2、法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
3、结构长度:GB/T12221-1989
4、压力试验:GB/T13927-1992;JB/T9092-1999
四、附件选项（可选择下列附件）
1、切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
2、调节型附件：电气定位器、气动定位器、电气转换器。
3、气源处理附件：空气过滤减压阀、气源处理三联件。
4、手动机构：手操机构
五、主要技术参数
|
公称通径 |
DN（mm） |
50～1200 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||

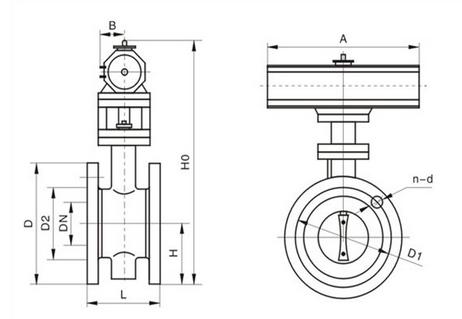

六、主要外形及尺寸
|
DN |
尺寸（mm） |
|||||||
|
L |
H |
D（1.0） |
D（1.6） |
D1（1.0） |
D1（1.6） |
n-d（1.0） |
n-d（1.6） |
|
|
100 |
127 |
110 |
220 |
220 |
180 |
180 |
8-18 |
8-18 |
|
125 |
140 |
125 |
250 |
250 |
210 |
210 |
8-18 |
8-18 |
|
150 |
140 |
142.5 |
285 |
285 |
240 |
240 |
8-22 |
8-22 |
|
200 |
152 |
170 |
340 |
340 |
295 |
295 |
8-22 |
12-22 |
|
250 |
250 |
197.5 |
395 |
405 |
350 |
355 |
12-22 |
12-26 |
|
300 |
270 |
222.5 |
445 |
460 |
400 |
410 |
12-22 |
12-26 |
|
350 |
290 |
252.5 |
505 |
520 |
460 |
470 |
16-22 |
16-26 |
|
400 |
310 |
282.5 |
565 |
580 |
515 |
525 |
16-26 |
16-30 |
|
450 |
330 |
307.5 |
615 |
640 |
565 |
585 |
20-26 |
20-30 |
|
500 |
350 |
335 |
670 |
715 |
620 |
650 |
20-26 |
20-33 |
|
600 |
390 |
390 |
780 |
840 |
725 |
770 |
20-30 |
20-36 |
|
700 |
430 |
447.5 |
895 |
910 |
840 |
840 |
24-30 |
24-36 |
|
800 |
470 |
507.5 |
1015 |
1025 |
950 |
950 |
24-33 |
24-39 |
|
900 |
510 |
557.5 |
1115 |
1125 |
1050 |
1050 |
28-33 |
28-39 |
|
1000 |
550 |
615 |
1230 |
1255 |
1160 |
1170 |
28-36 |
28-42 |
